Eine zuverlässige Videoüberwachung auf einem stromlosen Gartengrundstück erfordert eine durchdachte autarke Energieversorgung. Durch die geschickte Kombination von Photovoltaik und modernen Akkumulatoren lässt sich ein kontinuierlicher Betrieb ohne Netzanschluss realisieren.
Die physikalischen Grundlagen: Photovoltaik im Kleinformat
Um eine Überwachungskamera abseits des Stromnetzes zu betreiben, ist die Umwandlung von Sonnenlicht in elektrische Energie die effizienteste Methode. Halbleitermaterialien im Solarmodul, meist hochreines Silizium, nutzen den photovoltaischen Effekt. Trifft Licht in Form von Photonen auf die Solarzelle, werden Elektronen freigesetzt, wodurch eine nutzbare elektrische Spannung entsteht. Da Überwachungskameras Gleichstrom benötigen, passt diese Erzeugungsform perfekt zur Systemarchitektur. Für den ganzjährigen Betrieb ist jedoch ein Energiespeicher unerlässlich, da die Sonneneinstrahlung tages- und jahreszeitabhängig stark schwankt. Hier kommen moderne Akkumulatoren ins Spiel. Lithium-Eisenphosphat-Akkus (LiFePO4) bieten gegenüber herkömmlichen Blei- oder Lithium-Ionen-Akkus signifikante physikalische Vorteile: Sie sind extrem zyklenfest, weisen eine minimale Selbstentladung auf und bieten ein hohes Maß an thermischer Stabilität, was besonders bei winterlichen Minusgraden entscheidend ist.
Dimensionierung und Berechnung des Energiebedarfs
Der Erfolg einer autarken Stromversorgung steht und fällt mit der präzisen mathematischen Kalkulation. Zunächst muss der durchschnittliche Leistungsbedarf der Kamera in Watt (W) ermittelt werden. Läuft eine Kamera kontinuierlich mit einer durchschnittlichen Leistungsaufnahme von beispielsweise 3 Watt, ergibt sich ein täglicher Energiebedarf von 72 Wattstunden (Wh). Um diesen Bedarf auch an bewölkten Tagen im Winter zu decken, muss das System überdimensioniert werden. In den Wintermonaten liegt die durchschnittliche tägliche Sonnenscheindauer in Mitteleuropa oft bei nur einer Stunde effektiver Volllast. Ein Solarmodul müsste in diesem Szenario also mindestens 72 Watt Nennleistung (Wp) erbringen, um den Tagesbedarf in dieser kurzen Zeit zu erzeugen. Hinzu kommen Systemverluste beim Laden und Entladen von etwa 20 Prozent. Die Pufferbatterie sollte so dimensioniert sein, dass sie die Kamera mindestens drei bis fünf Tage ohne jegliche Solarerträge versorgen kann, was im genannten Beispiel einer Kapazität von mindestens 216 bis 360 Wh entspricht.

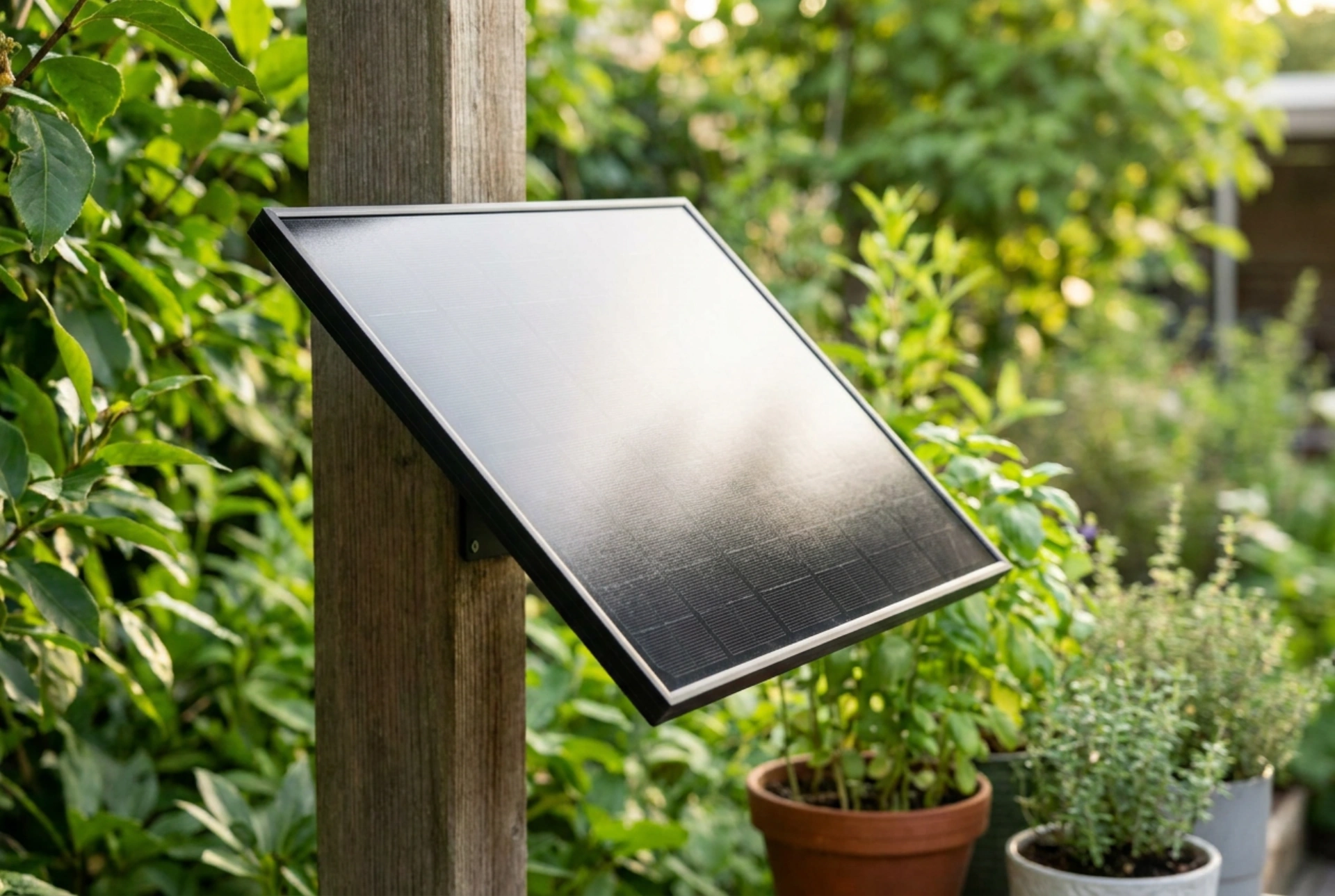

Ausrichtung und Einfallswinkel des Solarmoduls
Die Effizienz einer Solarzelle hängt direkt vom Einfallswinkel der Lichtstrahlen ab. Der maximale Ertrag wird erzielt, wenn die Sonnenstrahlen in einem Winkel von exakt 90 Grad auf die Moduloberfläche treffen. Da sich der Sonnenstand im Jahresverlauf massiv verändert, ist ein Kompromiss oder eine saisonale Anpassung nötig. Für einen optimierten Ganzjahresbetrieb in Mitteleuropa empfiehlt sich eine Ausrichtung nach Süden mit einem Neigungswinkel von etwa 45 bis 50 Grad. Im Winter, wenn die Sonne sehr flach steht, ist ein steilerer Winkel von bis zu 60 Grad ideal. Dies hat zudem den physikalischen Vorteil, dass Schnee und Schmutz durch die Schwerkraft leichter abrutschen und die aktive Zellfläche nicht blockieren. Bereits die Teilverschattung einer einzigen Zelle durch einen Ast kann den Ertrag des gesamten Moduls drastisch senken, da die verschattete Zelle wie ein hoher elektrischer Widerstand wirkt und den gesamten Stromfluss blockiert.
Laderegelung und Schutz vor Tiefentladung
Zwischen dem Solarmodul und dem Akkumulator muss ein Laderegler geschaltet werden. Die Solarzelle liefert je nach Lichtintensität stark schwankende Spannungen, die ohne Regelung den Akku zerstören würden. Ein hochwertiger MPPT-Laderegler (Maximum Power Point Tracking) überwacht kontinuierlich das Spannungs-Strom-Verhältnis des Moduls und passt den Arbeitspunkt so an, dass immer die maximale physikalische Leistung entnommen wird. Dies steigert den Wirkungsgrad im Vergleich zu einfachen PWM-Reglern um bis zu 30 Prozent, besonders bei kühler und wechselhafter Witterung. Der Laderegler schützt den Akkumulator zudem vor einer schädlichen Tiefentladung, indem er die Last trennt, bevor die Zellspannung einen kritischen Schwellenwert unterschreitet, und verhindert nachts den Rückstrom vom Akku in das Solarmodul.
Thermisches Management und Feuchtigkeitsschutz
Die Elektronik und die Energiespeicher müssen extremen Umweltbedingungen standhalten. Während Solarmodule bei Kälte sogar einen besseren Wirkungsgrad aufweisen, da der Halbleiterwiderstand sinkt, verlieren Akkumulatoren bei Minustemperaturen drastisch an nutzbarer Kapazität, da die elektrochemischen Prozesse im Inneren verlangsamt werden. LiFePO4-Zellen dürfen zudem niemals bei Temperaturen unter dem Gefrierpunkt geladen werden, da dies zur dauerhaften Beschädigung durch sogenanntes Lithium-Plating führt. Eine thermische Isolierung des Batteriegehäuses, beispielsweise durch eine wetterfeste, doppelwandige Box mit Polyurethan-Dämmung oder die Unterbringung im frostfreien Erdreich, ist daher für den Winterbetrieb dringend anzuraten. Sämtliche Kabelverbindungen müssen mit feuchtigkeitsresistenten Abzweigdosen nach IP67-Standard geschützt werden, um Kriechströme und Korrosion durch Kondenswasser zu verhindern.
