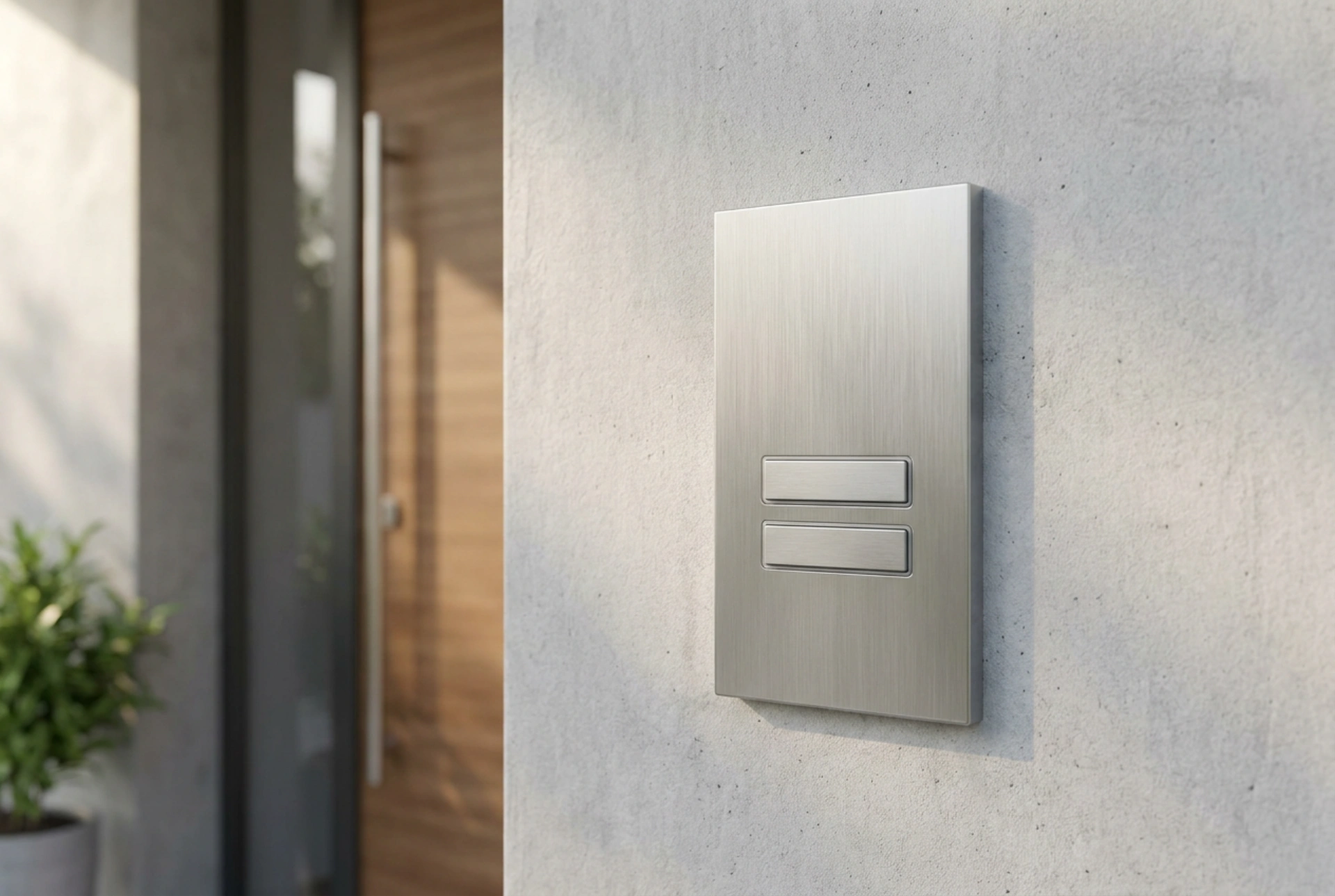

Ein gemeinsamer Hauseingang erfordert eine präzise Signaltrennung und zuverlässige Kommunikation zwischen Außenbereich und Wohneinheit. Die physikalische Auslegung und Installation einer Gegensprechanlage für zwei Parteien entscheiden über die akustische Verständlichkeit und die langfristige Funktionssicherheit des Systems.
Signalübertragung und Bus-Technologie
Moderne Gegensprechanlagen für zwei Wohneinheiten basieren meist auf der Zweidraht-Bus-Technologie. Im Gegensatz zur klassischen Mehrdraht-Verkabelung werden Audiosignale, Videosignale, die Stromversorgung und die Steuersignale für den Türöffner digital codiert über ein einziges Adernpaar übertragen. Dies minimiert das Risiko von Leitungsübersprechungen – dem physikalischen Phänomen, bei dem Signale einer Leitung elektromagnetisch auf eine benachbarte Leitung einkoppeln und Störgeräusche verursachen.
Bei der Installation ist auf den Wellenwiderstand der Kabel zu achten. Ungeschirmte, verdrillte Leitungen (Twisted Pair) bieten hervorragenden Schutz vor elektromagnetischen Einstreuungen aus parallelen Stromnetzen, da sich die induzierten Störsignale in den verdrillten Adern gegenseitig aufheben. Zudem muss der Spannungsabfall über lange Kabelstrecken berechnet werden: Sinkt die Spannung am Endgerät unter einen kritischen Schwellenwert, kommt es zu Übertragungsfehlern oder dem Ausfall der Anlage.
Akustische Entkopplung gegen den Larsen-Effekt
Ein häufiges Problem bei kompakten Außenstationen ist die akustische Rückkopplung (Larsen-Effekt). Dieses schrille Pfeifen entsteht, wenn der Schall aus dem Lautsprecher direkt wieder vom Mikrofon derselben Station erfasst und verstärkt wird. Da bei Zweifamilienhaus-Stationen die Bauteile auf engstem Raum verbaut sind, ist eine mechanische Schallentkopplung zwingend erforderlich.
Dies wird durch den Einsatz von elastischen Silikonmanschetten gelöst, die das Mikrofongehäuse physisch von der Frontplatte isolieren. Dadurch werden Körperschallschwingungen, die sich über das Metallgehäuse ausbreiten, gedämpft. Zudem nutzen moderne Systeme Vollduplex-Verfahren mit digitaler Echokompensation. Ein integrierter Signalprozessor (DSP) filtert die eigenen Lautsprecheranteile mathematisch aus dem Mikrofonpfad heraus, bevor das Signal an die Innenstation gesendet wird, was eine flüssige, gleichzeitige Kommunikation ermöglicht.
Materialwissenschaft und Witterungsschutz
Die Außenstation ist extremen Witterungseinflüssen ausgesetzt. Gehäuse aus eloxiertem Aluminium oder gebürstetem Edelstahl bieten exzellenten Korrosionsschutz. Wichtig ist hierbei die Vermeidung von galvanischer Korrosion: Werden Edelstahlschrauben direkt in Aluminiumgewinde gedreht, kommt es bei Feuchtigkeit zu einem elektrochemischen Prozess, der das unedlere Aluminium zersetzt. Nichtleitende Kunststoff-Unterlegscheiben verhindern diesen Effekt dauerhaft.
Die Schutzart definiert die Widerstandsfähigkeit gegen Fremdkörper und Wasser. Für den ungeschützten Außenbereich ist mindestens die Schutzart IP54 (Schutz gegen Staub und Spritzwasser) erforderlich. Dichtungen aus EPDM-Kautschuk sind herkömmlichem Gummi vorzuziehen, da sie über Jahre hinweg UV-beständig und elastisch bleiben und somit das Eindringen von Kondenswasser in die Elektronik verhindern.
Elektromechanik des Türöffners
Die Freigabe des Eingangs erfolgt über einen elektrischen Türöffner. Sobald an der Innenstation der Taster betätigt wird, schaltet ein Relais den Stromkreis für den Elektromagneten im Türöffner. Das entstehende Magnetfeld zieht den metallischen Anker an und gibt die Schlossfalle frei.
Wechselstrom-Türöffner (AC) erzeugen das typische Summgeräusch durch die Netzfrequenz von 50 Hertz. Gleichstrom-Türöffner (DC) arbeiten geräuschlos, benötigen jedoch eine präzise elektronische Zeitsteuerung, um eine Überhitzung der Magnetspule zu vermeiden. Zum Schutz der Steuerelektronik vor induktiven Spannungsspitzen, die beim Abschalten der Magnetspule entstehen (Lenz'sche Regel), muss parallel zur Spule eine Freilaufdiode (bei DC) oder ein Varistor (bei AC) geschaltet werden, um die Restenergie sicher abzuleiten.
