Der Schmelzschichtdruck (Fused Deposition Modeling, FDM) ermöglicht die präzise additive Fertigung direkt auf dem heimischen Schreibtisch. Um reproduzierbare Druckergebnisse zu erzielen und gleichzeitig die Raumluftqualität zu schonen, kommt es auf das physikalische Verständnis der Thermopolymere und eine durchdachte Arbeitsplatzorganisation an.
Thermodynamik der Kunststoffe: Warum Temperaturen entscheiden
Beim FDM-Druck wird ein thermoplastischer Kunststoffdraht (Filament) kontrolliert erhitzt, durch eine Düse gepresst und schichtweise aufgetragen. Jedes Material besitzt eine spezifische Glasübergangstemperatur und einen Schmelzpunkt. Unterhalb der Glasübergangstemperatur ist das Polymer amorph und spröde, darüber wird es elastisch und formbar. Beim Drucken muss das Material weit über diese Schwelle erhitzt werden, um eine niedrige Viskosität für den kontinuierlichen Fluss durch die Düse zu erreichen. Bei zu niedriger Viskosität reißt der Extrusionsfaden ab; ist das Material zu zähflüssig, steigt der Druck im Extruder an, was zu Schrittverlusten des Motors führt.
Die Haftung zwischen den einzelnen Schichten (Interlayer Adhesion) basiert auf der thermischen Diffusion von Polymerketten über die Grenzfläche hinweg. Kühlt das abgelegte Filament zu schnell ab, bricht dieser Diffusionsprozess vorzeitig ab, was zu inneren Spannungen, Rissen und dem berüchtigten Verzug (Warping) führt. Ein beheiztes Druckbett verzögert die Abkühlung der ersten Schichten und minimiert den thermischen Verzug, indem es das Material nahe seiner Glasübergangstemperatur hält.
Partikel- und Gasemissionen: Die Chemie im Raum
Während des Aufschmelzens von Filamenten laufen im Hotend thermische Zersetzungsprozesse ab. Dabei werden ultrafeine Partikel (UFP) und flüchtige organische Verbindungen (VOCs) freigesetzt. Die Intensität und Zusammensetzung dieser Emissionen hängt stark vom verwendeten Polymer ab:
- Polylactid (PLA): Dieses Material basiert auf Milchsäure und setzt hauptsächlich Lactid sowie geringere Mengen an ultrafeinen Partikeln frei. Es gilt als emissionsarm, erfordert jedoch trotzdem eine regelmäßige Frischluftzufuhr im Arbeitsbereich.
- Acrylnitril-Butadien-Styrol (ABS) und ASA: Diese technischen Kunststoffe setzen beim Erhitzen Styrol frei, ein stechend riechendes Gas, das Schleimhäute reizen kann. Zudem ist die Partikelemissionsrate hier signifikant höher als bei PLA.
Ein sicherer Betrieb erfordert daher eine strikte Trennung von Arbeits- und Aufenthaltsbereichen. Ideal ist der Einsatz geschlossener Druckgehäuse, die mit Aktivkohlefiltern (gegen Gase wie Styrol) und HEPA-Filtern (gegen Kleinstpartikel) ausgestattet sind, um Schwebstoffe direkt am Entstehungsort abzufangen.
Sichere Arbeitsplatzgestaltung und Brandschutz
Die mechanischen Komponenten eines 3D-Druckers arbeiten mit hoher Dynamik, während die Heizelemente Temperaturen von über 200 Grad Celsius an der Düse und bis zu 110 Grad Celsius am Heizbett erreichen. Eine stabile, schwingungsfreie Unterlage ist essenziell, um Resonanzschwingungen im Druckbild zu vermeiden. Der Drucker sollte auf einer feuerfesten Unterlage positioniert werden, weit entfernt von brennbaren Materialien oder Zugluft, die das Abkühlverhalten des Kunststoffs unkontrolliert beeinflussen könnte.
Besondere Aufmerksamkeit gilt der Elektronik: Die Steuerungssoftware des Druckers muss zwingend über einen aktivierten thermischen Runaway-Schutz verfügen. Dieser Sicherheitsmechanismus schaltet die Stromzufuhr ab, falls die gemessene Temperatur trotz maximaler Heizleistung stagniert – ein typisches Anzeichen für einen gelösten Temperatursensor, der andernfalls eine unkontrollierte Überhitzung und Brandgefahr verursachen könnte.
Mechanische Präzision und Werkzeugpflege

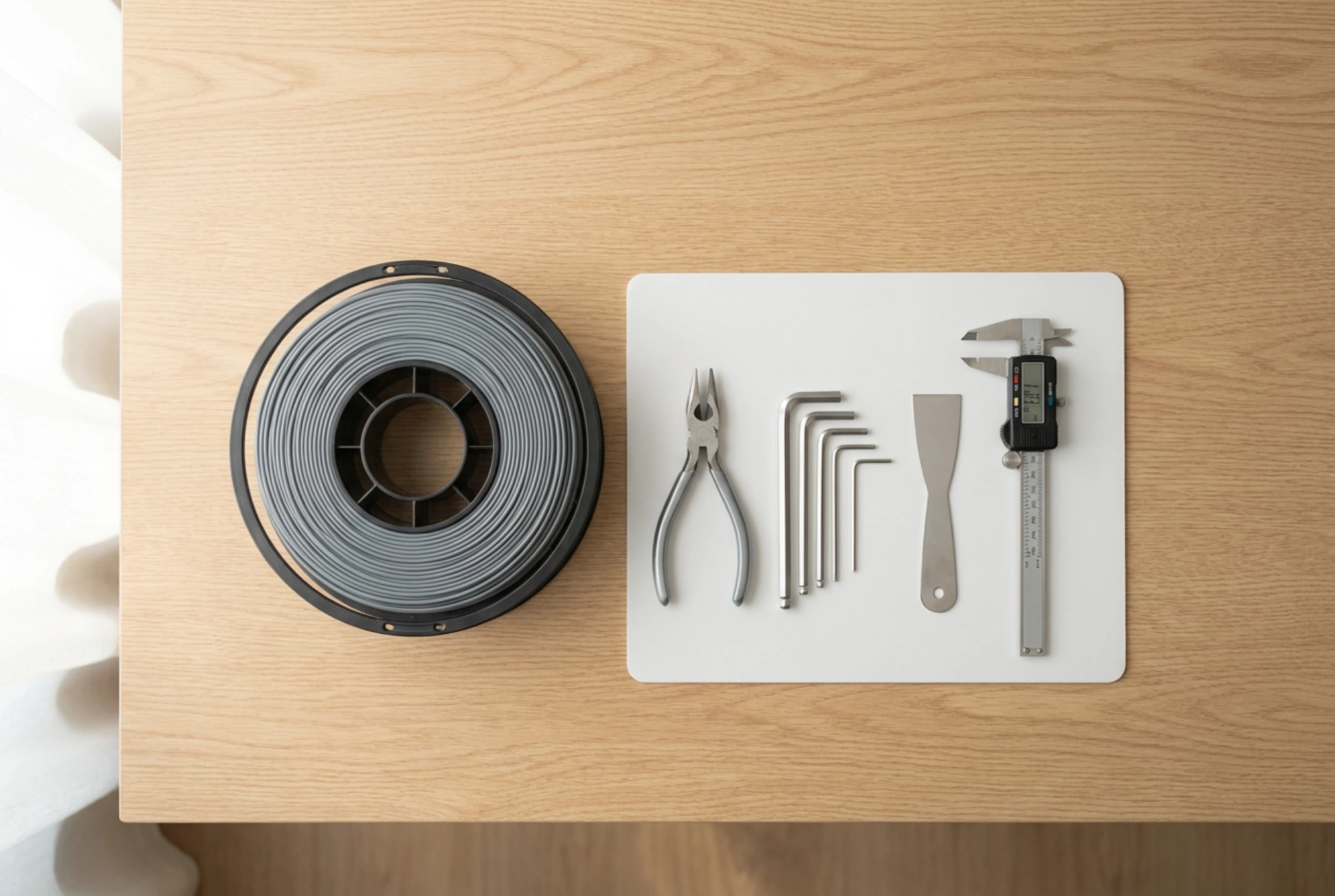

Ein perfekt kalibriertes System ist die Grundlage für hohe Maßhaltigkeit. Das manuelle oder automatische Nivellieren des Druckbetts (Bed Leveling) stellt sicher, dass die erste Schicht gleichmäßig komprimiert wird. Hierbei ist ein digitaler Messschieber unerlässlich, um Filamentdurchmesser und Testwürfel auf den Zehntelmillimeter genau auszumessen. Reinigen Sie das Druckbett regelmäßig mit Isopropylalkohol, um Fettrückstände zu entfernen, welche die molekularen Adhäsionskräfte zwischen dem Polymer und der Druckplatte stören würden.
