Die Wahl der passenden Gegensprechanlage für ein Einfamilienhaus hängt entscheidend von der Distanz zwischen Haustür, Gartentor und den physikalischen Gegebenheiten des Grundstücks ab. Eine durchdachte Planung stellt sicher, dass Sprach- und Videosignale ohne Qualitätsverlust übertragen werden und das System witterungsbeständig bleibt.
Übertragungswege: Analog, Digital oder Netzwerktechnik
Bei der Auswahl des Systems steht die Art der Signalübertragung im Vordergrund. Analoge Systeme nutzen für jede Funktion (Sprechen, Klingeln, Türöffnen) separate Adern. Auf kurzen Strecken funktionieren sie zuverlässig, sind jedoch anfällig für elektromagnetische Störungen und weisen bei Entfernungen über 30 Metern spürbare Signalverluste auf. Digitale Bus-Systeme reduzieren den Verkabelungsaufwand auf meist nur zwei Adern, über die Strom, Audio und Video codiert übertragen werden. Diese Systeme sind unempfindlicher gegenüber induzierten Störspannungen aus parallel verlaufenden Stromkabeln.
IP-basierte Anlagen nutzen die Netzwerkstruktur (LAN oder WLAN). Sie bieten die höchste Bandbreite für hochauflösende Videosignale. Hierbei ist jedoch die physikalische Dämpfung des Netzwerksignals zu beachten. Standard-Kupfer-Netzwerkkabel (Cat. 5e oder Cat. 6) begrenzen die Leitungslänge ohne Signalverstärker auf maximal 100 Meter. Bei der drahtlosen Übertragung über WLAN können zudem Wände, metallische Zäune und feuchte Hecken das Funksignal massiv dämpfen, was zu Verbindungsabbrüchen führt. Für eine stabile IP-Außenstation ist daher eine kabelgebundene PoE-Lösung (Power over Ethernet) die technisch stabilste Wahl, da sie Daten und Strom über ein einziges Kabel transportiert.
Eingangslayout und physikalische Leitungsanforderungen
Die Position des Zugangsportals bestimmt die Anforderungen an die Verkabelung. Liegt das Tor direkt am Haus, reichen Standard-Fernmeldeleitungen aus. Befindet sich der Eingang jedoch an der Grundstücksgrenze in größerer Entfernung, muss der Spannungsabfall berechnet werden. Elektromagnetische Türöffner benötigen beim Schaltvorgang kurzzeitig einen höheren Strom. Ist der Kabelquerschnitt zu gering, fällt die Spannung am Ende der Leitung so stark ab, dass der Türöffner blockiert oder flackert. Um dies zu verhindern, müssen die physikalischen Leitungsquerschnitte an die Entfernung angepasst werden.
- Für Strecken bis zu 50 Metern wird ein Leitungsquerschnitt von mindestens 0,6 mm empfohlen.
- Bei Entfernungen über 50 Metern sollten Querschnitte von 0,8 mm oder mehr gewählt werden, um den ohmschen Widerstand der Kupferadern auszugleichen.
- Erdkabel müssen der Spezifikation NYY entsprechen und in einem Schutzrohr verlegt werden, um langfristig gegen Feuchtigkeit, Frost und mechanische Belastungen im Erdreich geschützt zu sein.
- Kommunikationsleitungen müssen räumlich getrennt von Starkstromleitungen verlegt werden, um ein induktives Brummen im Lautsprecher zu verhindern.
Materialkunde und optische Ausrichtung an der Grundstücksgrenze

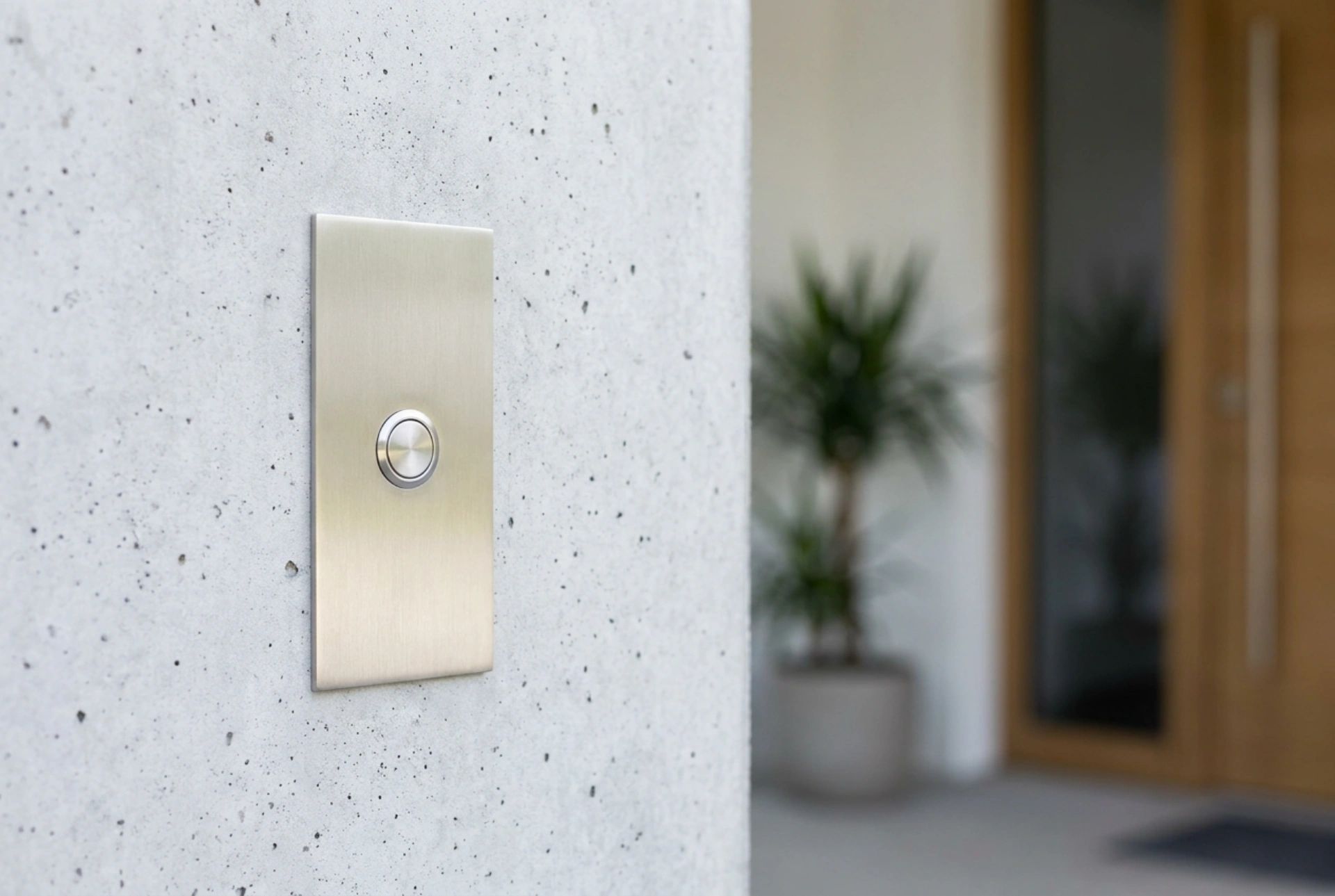

Die Außenstation ist extremen Umwelteinflüssen ausgesetzt. Gehäuse aus eloxiertem Aluminium oder gebürstetem Edelstahl bieten optimalen Schutz vor UV-Strahlung, Korrosion und extremen Temperaturschwankungen. Achten Sie auf die IP-Schutzart (Ingress Protection): Für ungeschützte Montagebereiche an der Außenmauer oder am Zaunpfosten ist mindestens IP54 (Schutz gegen Staubablagerungen und Spritzwasser), besser jedoch IP65 (Schutz gegen Strahlwasser), erforderlich.
Auch die Optik der Kamera erfordert physikalische Planung. Um Blendeffekte durch direkte Sonneneinstrahlung zu minimieren, sollte die Kamera-Linse mit einer kleinen Schutzhaube versehen sein oder eine automatische Gegenlichtkompensation (WDR - Wide Dynamic Range) besitzen. Der Bildsensor sollte für die Nachtsicht mit Infrarot-LEDs ausgestattet sein, da Infrarotlicht für das menschliche Auge unsichtbar ist, aber den Sensor bei Dunkelheit optimal ausleuchtet, ohne Passanten zu blenden.
Akustische Ergonomie und Vermeidung von Rückkopplungen
Ein häufiges Problem bei Gegensprechanlagen is die akustische Rückkopplung, auch bekannt als Larsen-Effekt. Dieser entsteht, wenn der Schall aus dem Lautsprecher direkt wieder vom Mikrofon erfasst und verstärkt wird. Hochwertige Systeme nutzen daher mechanische Barrieren im Gehäuse, um Mikrofon und Lautsprecher schalltechnisch vollständig voneinander zu isolieren. Zudem sorgt eine integrierte Vollduplex-Signalverarbeitung dafür, dass beide Parteien gleichzeitig sprechen können, indem sie die Signalwege in Echtzeit dämpft und filtert. Die Montagehöhe der Außenstation von idealerweise 1,50 bis 1,60 Metern stellt sicher, dass der Sprechende den Mund in optimaler Distanz zum Mikrofon hat, was Nebengeräusche minimiert.
Mechanik des Türöffners und sichere Energieversorgung
Der elektrische Türöffner muss mit der Steuerung der Sprechanlage harmonieren. Im privaten Bereich kommt meist das Arbeitsstromprinzip zum Einsatz: Der Öffner blockiert ohne Strom und gibt die Falle erst frei, wenn ein elektrischer Impuls anliegt. Um die empfindliche Elektronik der Gegensprechanlage vor den hohen Induktionsspannungen zu schützen, die beim Abschalten der Magnetspule des Türöffners entstehen, sollte parallel zur Spule eine Freilaufdiode verbaut sein. Die Stromversorgung des Öffners sollte zudem über ein separates Netzteil im Verteilerkasten erfolgen, um eine Überlastung des Kommunikationsbusses zu vermeiden.
