Die Wahl der passenden Gegensprechanlage für Tor und Pforte entscheidet maßgeblich über die Sicherheit und den täglichen Bedienkomfort Ihres Zuhauses. Um eine dauerhaft störungsfreie Funktion zu gewährleisten, müssen physikalische Übertragungswege, mechanische Relaissteuerungen und werkstoffkundliche Eigenschaften optimal aufeinander abgestimmt sein.
Signalübertragung: Von der analogen Zweidrahttechnik bis zum IP-Netzwerk
Die Grundlage jeder Gegensprechanlage ist die Übertragung von Audio-, Video- und Steuersignalen. Bei klassischen analogen Systemen kommt häufig die Mehrdrahttechnik zum Einsatz. Hierbei benötigt jede Funktion – wie Sprache, Bild, Stromversorgung und Türöffner-Signal – eine eigene Ader. Dies erhöht jedoch die Anfälligkeit für Signalverluste durch den elektrischen Widerstand des Kabels, insbesondere bei längeren Wegen bis zur Grundstücksgrenze. Der Spannungsabfall kann dazu führen, dass der elektrische Türöffner nicht mehr genügend Leistung erhält.
Eine moderne Alternative ist die digitale Zweidraht-Bus-Technologie. Hier werden alle Daten moduliert über ein einziges Adernpaar übertragen. Dies minimiert den Verkabelungsaufwand und reduziert die Gefahr von Koppelstörungen. Für anspruchsvolle Anwendungen mit hochauflösendem Video empfiehlt sich jedoch die IP-Technologie über Netzwerkkabel. Hierbei sorgt die differentielle Signalübertragung für eine extrem hohe Störsicherheit gegenüber elektromagnetischen Feldern, die beispielsweise von parallel verlaufenden Erdkabeln von Torantrieben ausgehen.
Relaissteuerung und Stromkreise für Tor und Pforte
Um sowohl die Pforte über einen elektrischen Türöffner als auch das Einfahrtstor über eine Motorsteuerung anzusteuern, benötigt die Innenstation separate Schaltausgänge an der Außenstation. Physikalisch wird dies über elektromagnetische Relais realisiert. Man unterscheidet hierbei zwischen potenzialbehafteten und potenzialfreien Kontakten:
- Arbeitsstromprinzip (Fail-Secure): Der elektrische Türöffner an der Pforte benötigt nur im Moment des Öffnens einen Stromimpuls. Fällt der Strom aus, bleibt die Pforte verriegelt. Dies ist der Standard für mechanische Sicherheit im Wohnbereich.
- Ruhestromprinzip (Fail-Safe): Der Verschluss wird permanent unter Strom gehalten und öffnet sich, sobald der Stromkreis unterbrochen wird. Dies wird primär bei Fluchtwegen eingesetzt.
- Potenzialfreie Kontakte: Für den automatischen Torantrieb darf die Gegensprechanlage keine eigene Spannung auf die Steuerung des Tors speisen. Hier schließt das Relais lediglich einen Steuerkreis des Torantriebs, was als Startsignal fungiert.
Werkstoffe und Witterungsschutz an der Grundstücksgrenze

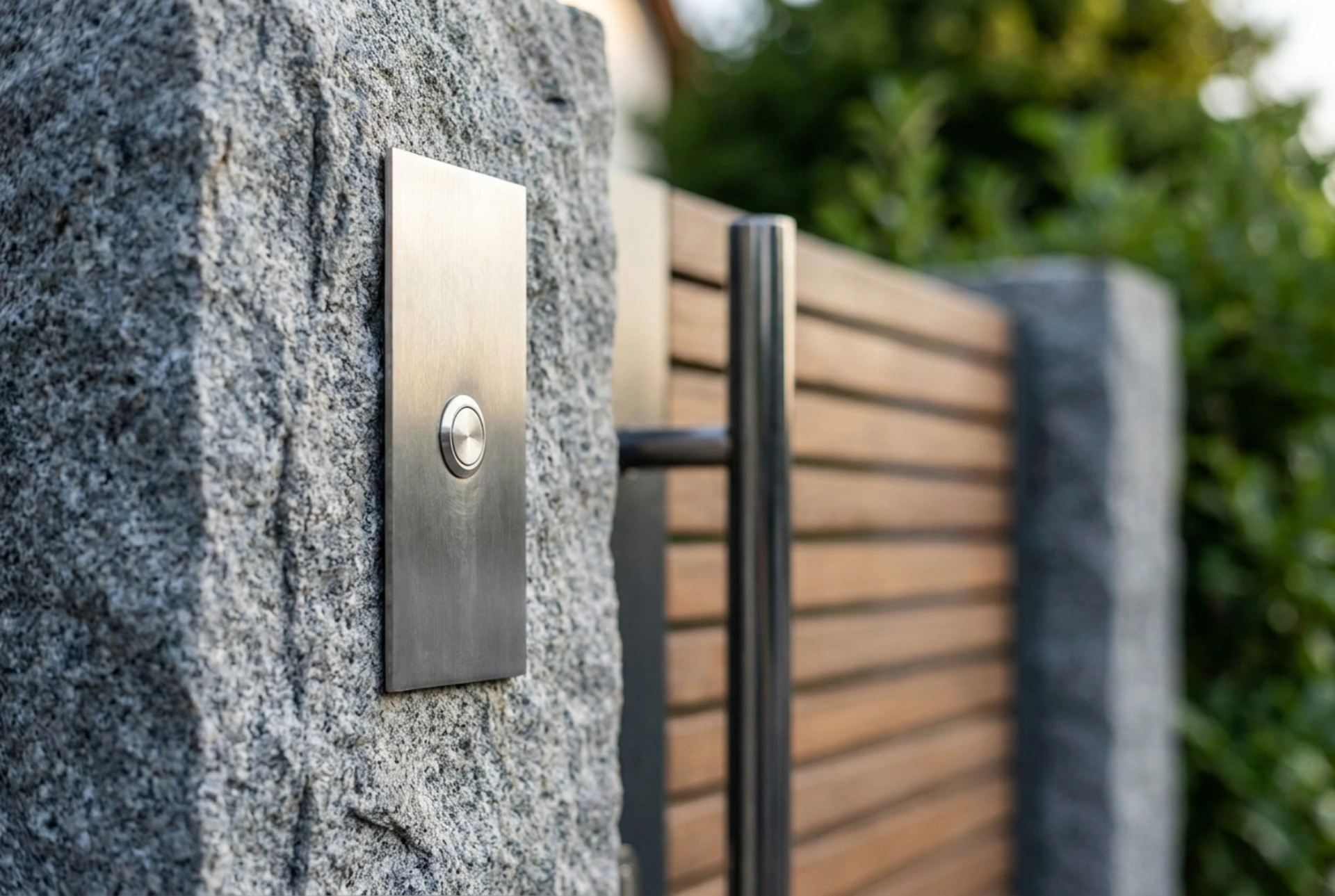

Die Außenstation ist extremen Umweltbedingungen ausgesetzt. Temperaturwechsel, UV-Strahlung und Feuchtigkeit setzen den Materialien zu. Gehäuse aus gebürstetem Edelstahl bieten hierbei die höchste Korrosionsbeständigkeit. Durch den Chrom-Nickel-Anteil bildet Edelstahl eine passivierende Oxidschicht, die sich bei Beschädigungen selbst regeneriert. Eloxiertes Aluminium ist eine leichtere, aber ebenfalls sehr widerstandsfähige Alternative, da die künstlich erzeugte Oxidschicht das darunterliegende Metall vor Sauerstoffzutritt schützt.
Neben dem Material ist die IP-Schutzart (Ingress Protection) entscheidend. Für den ungeschützten Außenbereich am Torpfosten ist mindestens die Schutzart IP54 erforderlich, besser jedoch IP65. Die erste Ziffer beschreibt den Schutz gegen das Eindringen von Staub und Fremdkörpern, während die zweite Ziffer die Resistenz gegen Spritzwasser bzw. Strahlwasser definiert. Kapillarkräfte können bei unzureichender Dichtung dazu führen, dass Feuchtigkeit in das Gehäuse gesogen wird, was zu Kriechströmen und Elektrolyse an den Leiterplatten führt.
Vermeidung von Störeinflüssen bei der Installation
Ein häufiger Fehler bei der Planung ist die gemeinsame Verlegung von Signal- und Starkstromleitungen im selben Leerrohr. Durch die elektromagnetische Induktion können Netzfrequenzen in die analogen Audioleitungen einkoppeln, was sich als störendes Brummen bemerkbar macht. Achten Sie auf eine räumliche Trennung der Kabeltrassen oder nutzen Sie abgeschirmte Kabel, deren metallische Folienabschirmung induzierte Ströme gegen Erde ableitet. Auch der Leitungsquerschnitt muss dem Strombedarf des Türöffners angepasst werden: Bei langen Strecken über 50 Meter sollte der Aderndurchmesser erhöht werden, um den Spannungsverlust im Kupferdraht zu minimieren.
