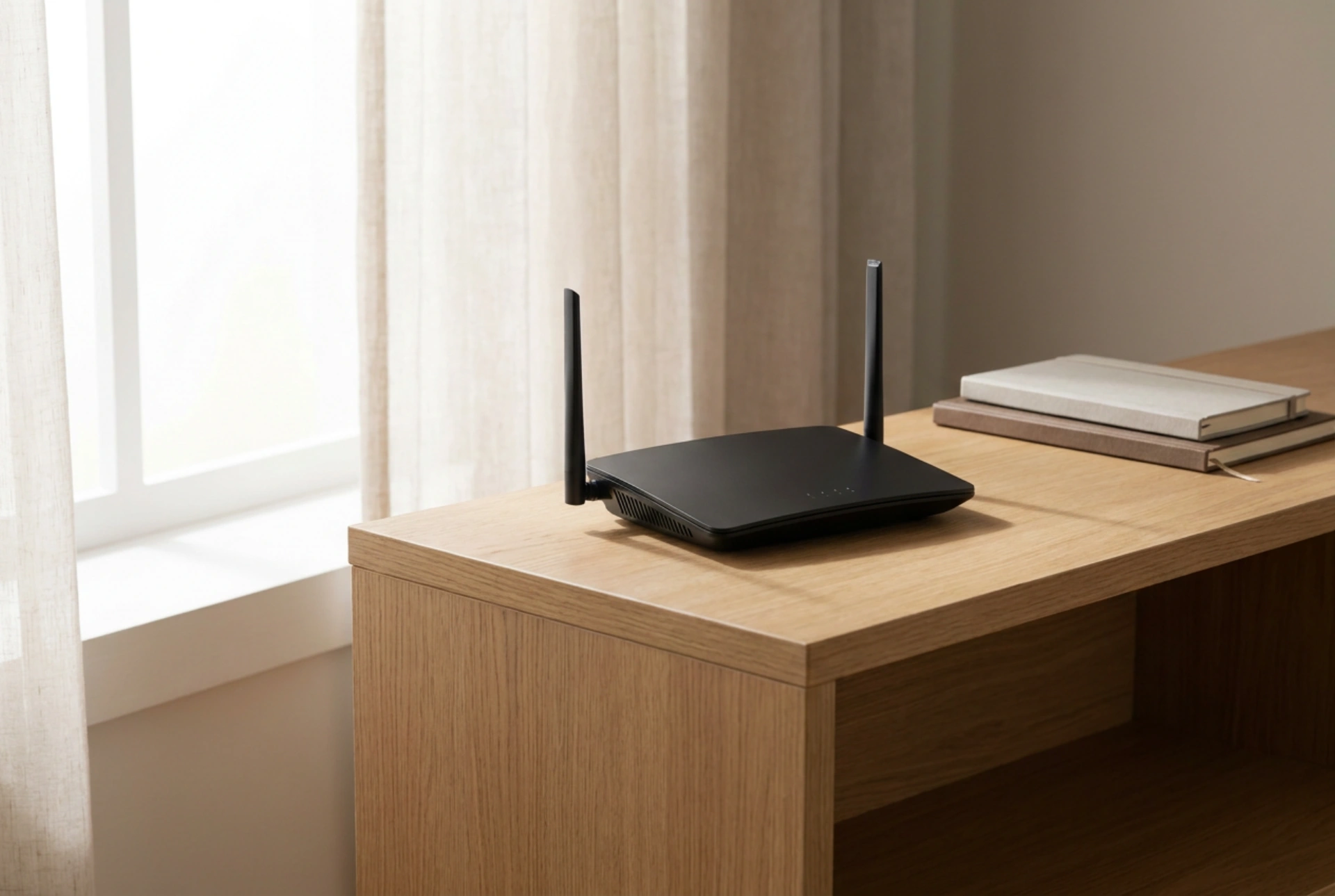

Die optimale Platzierung und Ausrichtung eines WLAN-Routers mit externen Antennen entscheidet maßgeblich über die Verbindungsqualität und Datenrate im gesamten Wohnbereich. Durch das Verständnis physikalischer Gesetzmäßigkeiten der Wellenausbreitung lässt sich die Reichweite ohne zusätzliche Hardware drastisch verbessern.
Die Physik der Wellenausbreitung: Das Donut-Prinzip
Elektromagnetische Wellen, die von Standard-Stabantennen (Omnidirektionalantennen) eines Routers abgestrahlt werden, breiten sich nicht kugelförmig aus. Sie formen stattdessen ein dreidimensionales Muster, das einem Donut ähnelt. Die Signalstärke ist senkrecht zur Antennenachse am höchsten, während an den Spitzen der Antennen kaum Signal abgestrahlt wird. Wenn eine Antenne senkrecht nach oben zeigt, breitet sich das Signal horizontal in alle Richtungen aus. Dies ist ideal, um eine einzelne Etage flächendeckend mit WLAN zu versorgen. Zeigt die Antenne hingegen waagerecht, wandert das Signal nach oben und unten – ideal, um Signale durch Decken in andere Stockwerke zu leiten.
Die richtige Antennenausrichtung bei Mehrantennensystemen (MIMO)
Moderne Router nutzen die sogenannte MIMO-Technologie (Multiple Input Multiple Output), bei der mehrere Antennen gleichzeitig senden und empfangen. Um diese Technik optimal zu nutzen, sollten die Antennen nicht alle parallel ausgerichtet werden. Stehen alle Antennen exakt senkrecht, wird das physikalische Phänomen der Polarisation nicht optimal ausgenutzt. Mobilgeräte wie Smartphones oder Laptops werden in unterschiedlichen Winkeln gehalten, wodurch sich auch die Polarisation ihrer internen Empfänger ändert. Eine orthogonale Ausrichtung der Router-Antennen – beispielsweise eine senkrecht bei 90 Grad und die andere im 45-Grad-Winkel – stellt sicher, dass sowohl horizontal als auch vertikal polarisierte Signale optimal verarbeitet werden.
Dämpfung und Hindernisse: Welche Materialien das Signal schlucken
Jedes Hindernis schwächt das Funksignal durch Absorption und Reflexion. Besonders gravierend ist die Dämpfung durch wasserhaltige Materialien und Metalle. Fußbodenheizungen, Stahlbetondecken und sogar große Zimmerpflanzen oder Aquarien wirken wie Barrieren. Auch beschichtetes Wärmeschutzglas blockiert hochfrequente Wellen extrem stark. Platzieren Sie den Router daher niemals direkt auf dem Boden, in geschlossenen Schränken oder hinter dem Fernseher. Eine erhöhte Position auf einem Regal oder einer Konsole sorgt dafür, dass die erste Fresnel-Zone – der elliptische Raum um die Sichtverbindung zwischen Sender und Empfänger – möglichst frei von Hindernissen bleibt.
Praktische Schritte zur Optimierung der Routerposition
- Zentraler Standort: Positionieren Sie den Router möglichst im geometrischen Mittelpunkt der gewünschten Nutzungszone, um die maximale Freiraumdämpfung zu minimieren.
- Höhe nutzen: Ein höher gelegener Standort (ca. 1,5 bis 2 Meter über dem Boden) reduziert Bodenreflexionen und umgeht Möbelstücke, die das Signal dämpfen.
- Antennen-Winkel anpassen: Bei zwei Antennen richten Sie eine vertikal und eine im 45-Grad-Winkel aus. Bei drei Antennen positionieren Sie die äußeren im 45-Grad-Winkel nach außen und die mittlere exakt vertikal.
- Abstand zu Störquellen: Halten Sie mindestens einen Meter Abstand zu anderen elektronischen Geräten wie Mikrowellen, Bluetooth-Lautsprechern oder Babyfonen, die ebenfalls im 2,4-GHz-Frequenzband senden.
Feinabstimmung durch Frequenzband-Auswahl
Neben der physischen Ausrichtung spielt die Frequenz eine Rolle. Das 2,4-GHz-Band hat eine höhere Reichweite und durchdringt Wände besser, ist aber oft überlastet und bietet geringere Datenraten. Das 5-GHz-Band liefert extrem hohe Geschwindigkeiten, reagiert jedoch empfindlicher auf feste Hindernisse. Richten Sie die Antennen primär für den Bereich aus, in dem die anspruchsvollsten Anwendungen wie Videokonferenzen oder Streaming stattfinden, um lokale Signalreflektionen optimal auszunutzen.
