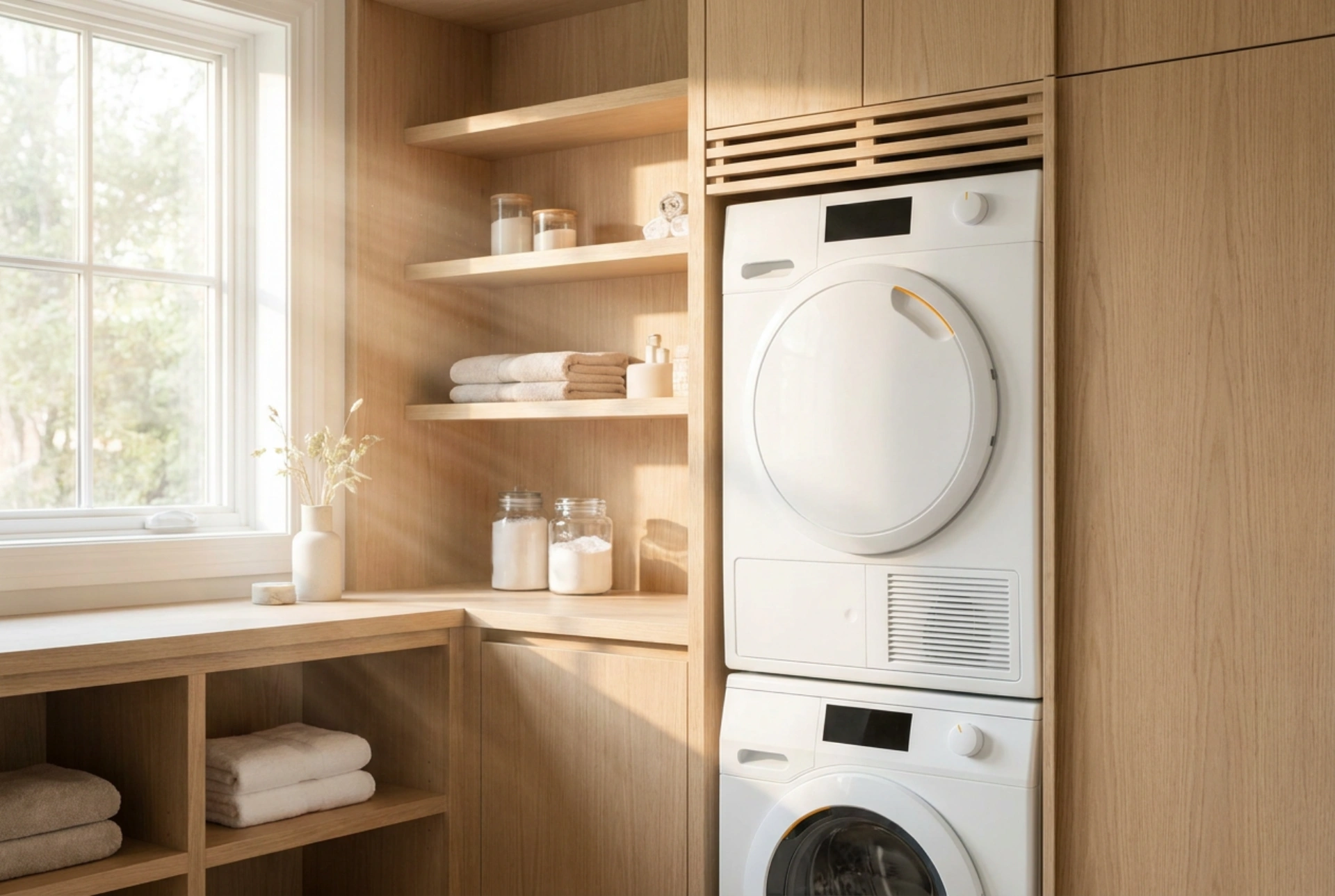

Die platzsparende Montage von Waschmaschine und Trockner als Säule in einem maßgefertigten Einbauschrank erfordert eine präzise thermische und mechanische Planung, um Hitzestau und Geräteschäden zu vermeiden.
Thermodynamische Herausforderungen beim Säulenaufbau
Beim Betrieb von Waschmaschine und Trockner entstehen erhebliche Mengen an Wärme und Feuchtigkeit. Während die Waschmaschine vor allem beim Heizen des Wassers Abwärme produziert, gibt der Trockner kontinuierlich thermische Energie an die Umgebung ab. Besonders Wärmepumpentrockner entziehen der Trommelluft Feuchtigkeit durch Kondensation, benötigen jedoch kühle Umgebungsluft, um den Kondensationsprozess effizient aufrechtzuerhalten. Steigt die Umgebungstemperatur im geschlossenen Schrank über 35 Grad Celsius, sinkt der Wirkungsgrad des Kompressors drastisch. Die Folge sind extrem verlängerte Laufzeiten, ein rasant steigender Energieverbrauch und im schlimmsten Fall eine thermische Abschaltung der Schutzrelais im Gerät. Daher muss die erwärmte Luft kontinuierlich abgeführt und durch kühlere Raumluft ersetzt werden.
Belüftungskonzepte für den Einbauschrank
Um einen kontinuierlichen Luftstrom (Konvektion) zu gewährleisten, muss der Einbauschrank nach dem Prinzip des Kamineffekts konstruiert sein. Kalte Raumluft ist schwerer und sinkt zu Boden, während warme Luft aufsteigt. Folgende konstruktive Maßnahmen sichern diesen physikalischen Kreislauf:
- Zuluftöffnung im Sockelbereich: Am Boden des Schrankes, idealerweise im Sockel, muss ein Belüftungsgitter mit einem freien Querschnitt von mindestens 200 Quadratzentimetern integriert werden. Dadurch strömt kühle Luft von unten nach.
- Abluftöffnung im oberen Schrankbereich: Am oberen Ende des Umbaus, nahe der Decke, ist eine ebenso große Austrittsöffnung erforderlich. Die warme Abluft des Trockners kann so ungehindert entweichen.
- Rückwandverzicht: Im Bereich der Geräte sollte auf eine geschlossene Schrankrückwand komplett verzichtet werden. Dies vergrößert das Luftvolumen und verhindert einen lokalen Hitzestau an den technischen Komponenten auf der Geräterückseite.
- Abstandsmaße einhalten: Zwischen den Geräteseiten und den Schrankinnenwänden ist ein Mindestabstand von jeweils 2 bis 3 Zentimetern einzuhalten. Nach hinten sollten mindestens 5 bis 10 Zentimeter Platz verbleiben, um die Luftzirkulation nicht zu blockieren.
Mechanische Entkopplung und Vibrationsschutz
Neben der thermischen Belastung stellt die Kinetik des Schleudergangs der Waschmaschine eine mechanische Herausforderung für die Möbelkonstruktion dar. Die Übertragung von Schwingungen auf den Schrank führt zu starker Lärmbelästigung und kann die Holzverbindungen des Möbels auf Dauer lockern. Die Waschmaschine muss daher stets auf dem festen Raumboden stehen, niemals auf einer erhöhten Schrankplatte, es sei denn, diese ist extrem massiv und schwingungsentkoppelt gelagert. Ein zertifizierter Zwischenbaurahmen mit integrierter Auszugsplatte verbindet Waschmaschine und Trockner sicher. Dieser Rahmen absorbiert Mikrovibrationen und verhindert das Wandern des Trockners. Zusätzlich minimieren Antivibrationsmatten aus hochverdichtetem Gummigranulat unter der Waschmaschine die Schallübertragung auf den Schrankkorpus.
Praktische Planungshinweise für den sicheren Betrieb
Für den reibungslosen und sicheren Betrieb der Gerätesäule sollten bei der Planung und Nutzung folgende Punkte beachtet werden:
- Wartungszugang: Absperrhähne für Wasser und die Steckdosen müssen auch bei eingebauten Geräten jederzeit leicht zugänglich bleiben, beispielsweise durch eine Revisionsklappe im benachbarten Schrankteil.
- Feuchtigkeitsschutz: Die Innenseiten des Holzschrankes sollten mit einer feuchtigkeitsresistenten Beschichtung versehen sein, um ein Aufquellen des Materials durch eventuell austretenden Wasserdampf beim Öffnen der Gerätetüren zu verhindern.
- Türöffnungswinkel: Die Schranktüren sollten sich um mindestens 110 Grad, idealerweise 170 Grad öffnen lassen, um das Beladen der Trommeln und das Reinigen der Flusensiebe nicht zu behindern.
