Die zuverlässige Steuerung von Einfahrtstoren und Personentoren über eine moderne Videosprechanlage basiert auf präzisen elektrischen Impulsen und optischer Signalübertragung. Um die Anlage fehlerfrei zu bedienen und Ausfälle zu vermeiden, müssen die physikalischen Zusammenhänge der Signalwege und die richtige Handhabung der Komponenten verstanden werden.
Die Steuerung von Tor und Pforte: Funktionsweise der Relaiskontakte
Eine Videosprechanlage öffnet Tore nicht durch direkte Stromzufuhr, sondern über sogenannte potenzialfreie Kontakte (Trockenkontakte). Beim Betätigen der entsprechenden Taste an der Innenstation wird ein elektromagnetisches Relais in der Außenstation oder im Systemverteiler aktiviert. Dieses Relais schließt oder öffnet einen separaten Stromkreis, der direkt mit der Steuerung des Torantriebs oder dem elektrischen Türöffner der Pforte verbunden ist.
- Arbeitsstromprinzip (Normally Open): Der Stromkreis für den Türöffner ist im Ruhezustand unterbrochen. Erst beim Tastendruck fließt Strom, der den Elektromagneten aktiviert und die Verriegelung freigibt. Dies ist der Standard für herkömmliche Pforten.
- Ruhestromprinzip (Normally Closed): Der Stromkreis ist permanent geschlossen. Beim Auslösen wird der Strom unterbrochen. Dies wird häufig bei Sicherheitsbarrieren genutzt, damit diese bei Stromausfall automatisch entriegeln.
Um Fehlschaltungen zu vermeiden, sollte die Taste zur Toröffnung stets mit einem bewussten, sekundenlangen Druck betätigt werden. Zu kurze Impulse können bei älteren Relais zu unvollständigen Schaltvorgängen führen, während ein dauerhaftes Halten die Magnetspule des Türöffners thermisch überlasten kann.
Optik und Sensorik: Optimierung des Kamerabildes
Das Herzstück der visuellen Identifikation ist die Kameraeinheit. Moderne Systeme nutzen Weitwinkelobjektive mit einem Erfassungswinkel von bis zu 180 Grad, um den gesamten Eingangsbereich abzudecken. Physikalisch bedingt führt dies zu einer leichten Tonnenverzeichnung am Bildrand.
Für eine klare Sicht bei Dunkelheit nutzen die Geräte Infrarot-LEDs mit einer Wellenlänge von meist 850 Nanometern. Diese Wellenlänge ist für das menschliche Auge fast unsichtbar, wird jedoch vom Bildsensor der Kamera optimal erfasst. Um Reflexionen und Blendeffekte zu vermeiden, muss die Glasabdeckung vor der Linse absolut sauber gehalten werden. Staubpartikel, Kondenswasser oder Fingerabdrücke streuen das Infrarotlicht zurück in die Linse, was zu einem milchigen Schleier im Nachtbild führt.
Kommunikation und akustische Rückkopplung
Die Audioübertragung erfolgt in der Regel über ein Vollduplex-System, das gleichzeitiges Sprechen und Hören ermöglicht. Um ohrenbetäubende Rückkopplungen zu verhindern, arbeiten die Geräte mit digitalen Signalprozessoren, die das Echo herausfiltern. Wenn Sie mit einer Person an der Pforte sprechen, halten Sie einen Abstand von etwa 30 bis 50 Zentimetern zur Innenstation ein. Ein zu nahes Herantreten blockiert die Mikrofonöffnungen und zwingt das System zu einer extremen Pegelabsenkung, was die Sprachqualität drastisch verschlechtert.
Wartung der mechanischen und metallischen Komponenten

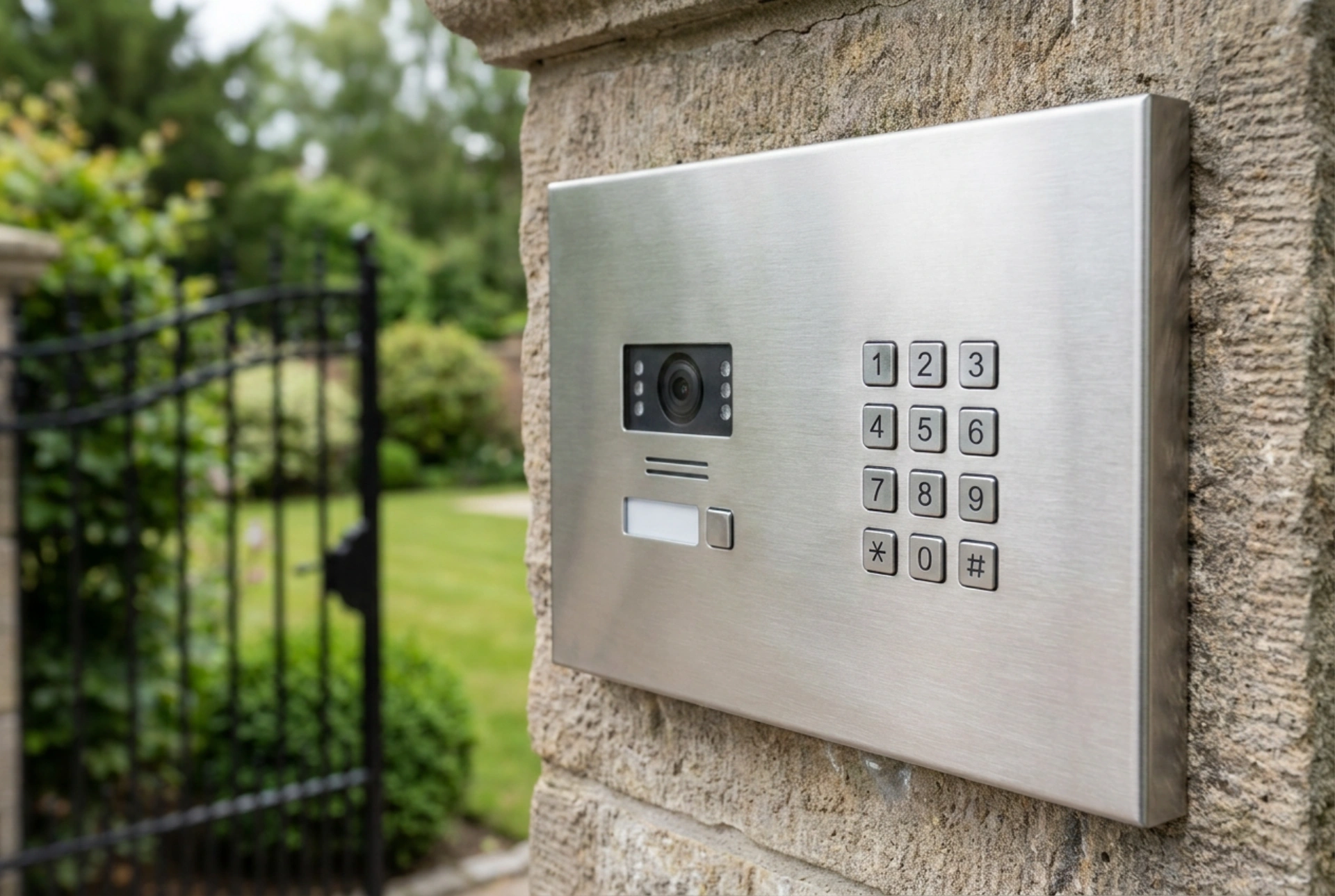

Die Außenstation ist ständig der Witterung ausgesetzt. Gehäuse aus gebürstetem Edelstahl oder eloxiertem Aluminium bilden eine natürliche Passivierungsschicht, die vor Korrosion schützt. Diese Schutzschicht kann jedoch durch sauren Regen oder Streusalznebel im Winter beschädigt werden. Die Reinigung sollte ausschließlich mit klarem Wasser und einem weichen Mikrofasertuch erfolgen. Mechanische Scheuermittel oder chloridhaltige Reiniger zerstören die Passivierungsschicht und führen zu Lochfraßkorrosion.
Achten Sie zudem darauf, dass die Entwässerungsöffnungen an der Unterseite der Außenstation frei von Schmutz sind, damit eingedrungene Feuchtigkeit physikalisch durch Schwerkraft nach unten abfließen kann und nicht die Platine beschädigt.
