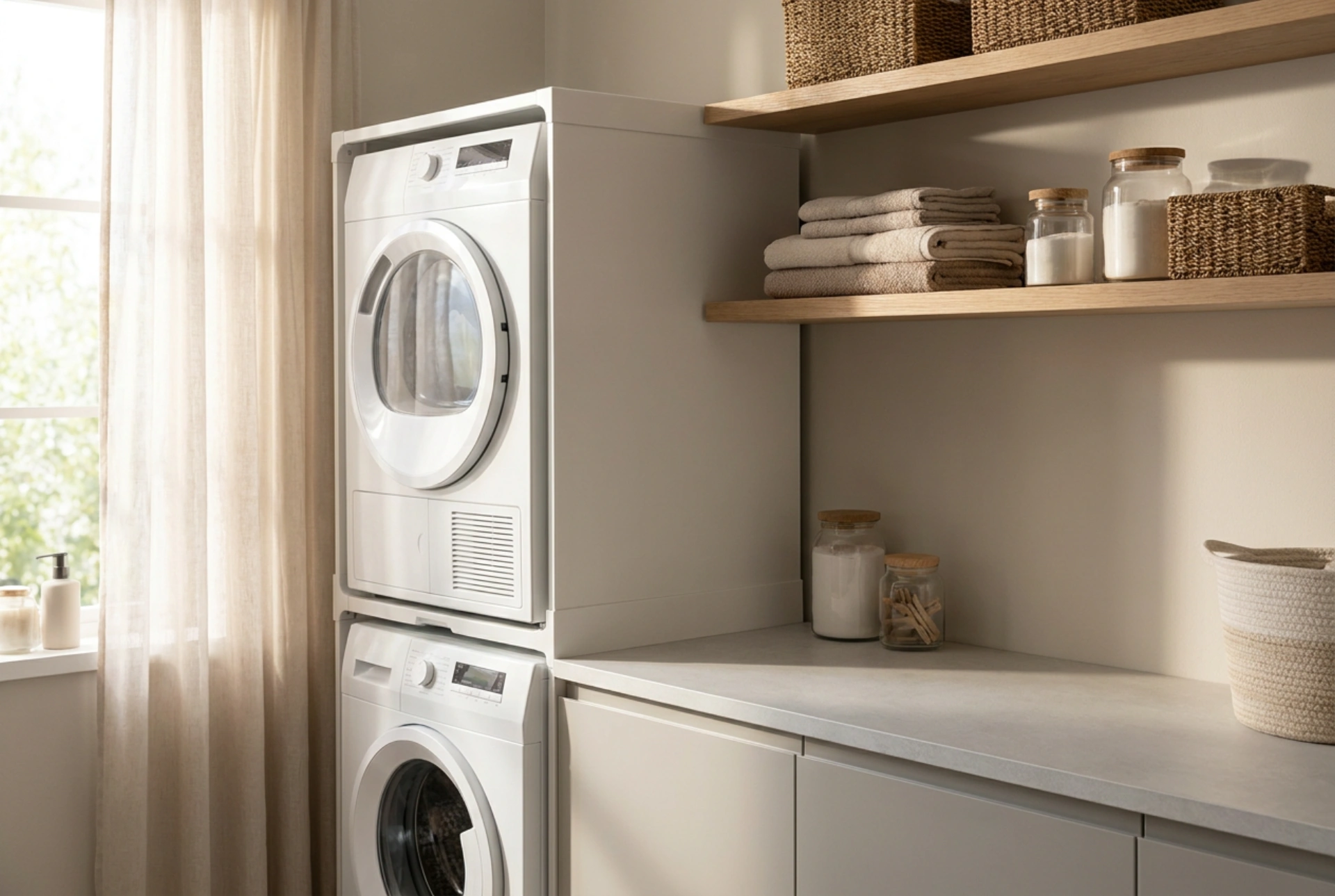

Die vertikale Anordnung von Waschmaschine und Trockner spart wertvolle Stellfläche, setzt jedoch eine präzise physikalische Absicherung voraus. Ohne einen geeigneten Verbindungsrahmen führen die Vibrationskräfte beim Schleudern unweigerlich zu gefährlichen Bewegungen der Geräte.
Die Physik der Waschsäule: Warum ein Verbindungsrahmen unverzichtbar ist
Beim Schleudervorgang entstehen erhebliche Zentrifugalkräfte. Eine Waschmaschine rotiert mit bis zu 1600 Umdrehungen pro Minute. Diese kinetische Energie überträgt sich als hochfrequente Schwingung auf das gesamte Gehäuse. Befindet sich ein Trockner ungesichert auf der Waschmaschine, verringert die Vibration den statischen Reibungskoeffizienten zwischen den Gerätefüßen und der Deckplatte der Waschmaschine. Die Folge ist das sogenannte Wandern des Trockners, was im schlimmsten Fall zum Absturz des schweren Geräts führt.
Ein professioneller Zwischenbausatz blockiert diese horizontalen Verschiebungen durch formschlüssige Verbindungen und erhöht das Trägheitsmoment des Gesamtsystems. Physikalisch gesehen fungiert die Waschmaschine aufgrund ihrer internen Beton- oder Gusseisen-Kontergewichte als schweres Fundament. Der deutlich leichtere Trockner muss zwingend oben positioniert werden, da andernfalls der Gesamtschwerpunkt der Säule zu weit nach oben verlagert würde, was die Kippgefahr bei ungleichmäßiger Beladung drastisch erhöht.
Die Anatomie eines sicheren Zwischenbausatzes
Ein funktionaler Verbindungsrahmen erfüllt mehrere Aufgaben gleichzeitig: Kraftübertragung, Dämpfung und Fixierung. Die meisten Rahmen bestehen aus hochfestem, faserverstärktem Kunststoff oder pulverbeschichtetem Stahlblech. Diese Materialien bieten die nötige Steifigkeit, um den statischen Druck des Trockners gleichmäßig auf die tragenden Seitenwände der Waschmaschine abzuleiten.
Dämpfungselemente und Reibungsmaximierung
Integrierte Gummistreifen oder elastische Schaumstoffpads absorbieren die Schwingungsamplituden und verhindern den direkten Kontakt von Metall auf Kunststoff. Dies minimiert nicht nur den mechanischen Verschleiß, sondern reduziert auch die Schallübertragung in die Gebäudestruktur.
Sicherungslaschen und der Spanngurt
Seitliche und vordere Begrenzungen am Rahmen verhindern ein seitliches Ausbrechen des oberen Geräts. Das wichtigste mechanische Sicherungselement ist jedoch der Spanngurt. Er umschließt beide Geräte vertikal und presst sie mit einer definierten Vorspannkraft zusammen. Dadurch entsteht eine kraftschlüssige Einheit, die auch extremen Resonanzkatastrophen beim Anlauf des Schleudergangs standhält.
Montageanleitung für maximale Standfestigkeit
Die Stabilität der gesamten Waschsäule steht und fällt mit der Ausrichtung des Fundaments der Waschmaschine. Gehen Sie bei der Installation schrittweise und methodisch vor:
- Nivellierung der Waschmaschine: Verwenden Sie eine Präzisions-Wasserwaage, die Sie sowohl in Quer- als auch in Längsrichtung auf der Waschmaschine anlegen. Die verstellbaren Füße müssen absolut spielfrei und fest auf dem Boden aufliegen. Kontern Sie die Muttern der Gerätefüße fest gegen das Gehäuse, um ein nachträgliches Verstellen durch Vibrationen zu verhindern.
- Positionierung des Verbindungsrahmens: Der Rahmen wird exakt mittig auf der Deckplatte der Waschmaschine platziert. Achten Sie darauf, dass die dämpfenden Auflagepunkte direkt über den tragenden Außenwänden der Waschmaschine liegen, da die dünne Abdeckplatte in der Mitte nicht für hohe Punktlasten ausgelegt ist.
- Sicherung des Rahmens: Je nach Konstruktion wird der Rahmen entweder mit der Abdeckplatte verschraubt oder ausschließlich über ein Gurtsystem gehalten. Bei Verschraubungen dürfen nur die vorgegebenen Bohrkanäle genutzt werden, um interne Bauteile der Waschmaschine nicht zu beschädigen.
- Aufsetzen des Trockners: Heben Sie den Trockner zu zweit vertikal an und setzen Sie ihn präzise in die Führungen des Rahmens. Seine Füße müssen vollständig in den dafür vorgesehenen Mulden des Zwischenbausatzes einsinken.
- Spannen des Sicherheitsgurtes: Führen Sie den Spanngurt durch die seitlichen Schlitze des Verbindungsrahmens und spannen Sie ihn mit der Ratsche fest. Die Ratsche sollte so platziert sein, dass sie gut zugänglich ist, aber nicht an beweglichen Teilen schleift.
Wartung und Materialermüdung im Laufe der Zeit
Durch die ständige Wechselbelastung und die hohe Luftfeuchtigkeit im Wäscheraum ermüden Materialien. Prüfen Sie daher halbjährlich die mechanische Spannung des Sicherheitsgurtes. Durch thermische Zyklen können sich Kunststoffe minimal ausdehnen und wieder zusammenziehen, was den Gurt lockern kann. Untersuchen Sie den Rahmen zudem regelmäßig auf Mikrorisse, um Materialversagen frühzeitig vorzubeugen.
