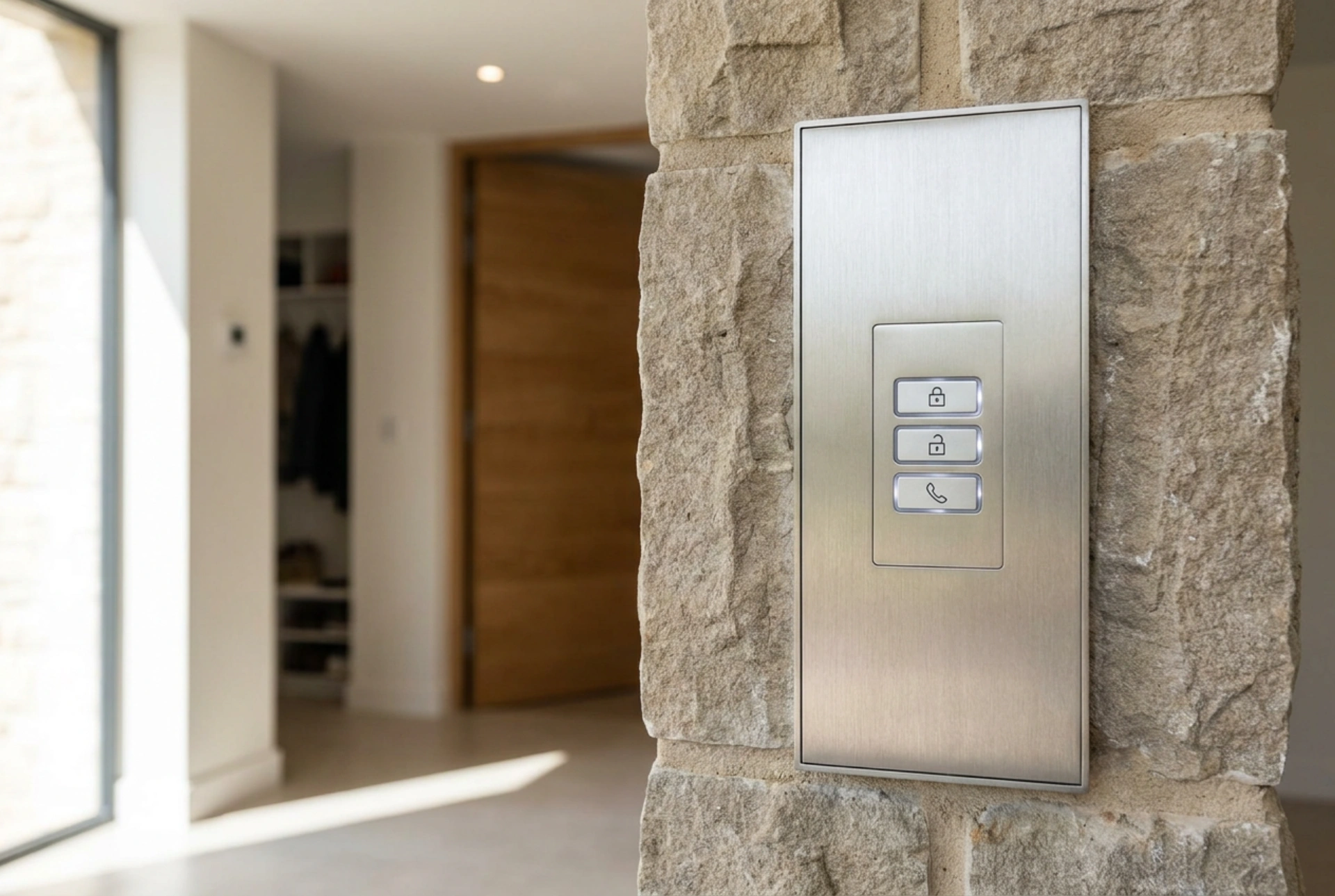

Eine moderne Gegensprechanlage verbindet akustische Kommunikation und kontrollierte Zutrittssteuerung durch ein präzises Zusammenspiel von Niederspannungstechnik, elektromagnetischen Impulsen und Relais-Schaltungen. Um sowohl eine Fußgängerpforte als auch ein schweres Einfahrtstor sicher aus der Distanz zu steuern, nutzt das System unterschiedliche physikalische Übertragungswege und Schaltprinzipien.
Die elektrische Basis: Signalübertragung und Spannungsversorgung
Gegensprechanlagen arbeiten im Bereich der Schutzkleinspannung, meist mit einer Wechsel- oder Gleichspannung von 12 bis 24 Volt. Diese niedrige Spannung minimiert das Risiko von Stromschlägen im Außenbereich und ermöglicht die Nutzung dünnerer Kabelquerschnitte. Bei der klassischen Festverkabelung unterscheidet man zwischen analogen Mehrdraht-Systemen und modernen Bus-Systemen.
- Analoge Systeme: Jede Funktion (Sprechen, Hören, Klingeln, Türöffnen) benötigt eigene, dedizierte Adern im Kabel. Dies führt zu einem dickeren Kabelstrang und höherer Anfälligkeit für Signalinterferenzen.
- Zwei-Draht-Bus-Systeme: Hier werden alle Audio-, Video- und Steuersignale digitalisiert und moduliert über nur zwei physikalische Leitungen übertragen. Ein Mikroprozessor in der Außen- und Innenstation codiert und decodiert die Signale anhand eindeutiger digitaler Adressen.
Der elektrische Türöffner der Pforte: Elektromagnetismus im Einsatz
Die Freigabe der Fußgängerpforte basiert meist auf einem elektrischen Türöffner (auch E-Öffner genannt), der im Schließblech des Torpfostens integriert ist. Das Herzstück dieses Bauteils ist eine Magnetspule (Solenoid). Wird an der Innenstation die Taste gedrückt, schließt sich der Stromkreis zur Spule:
Durch den fließenden elektrischen Strom baut sich in der Spule ein magnetisches Feld auf. Dieses Feld zieht einen beweglichen Eisenkern (Anker) an, welcher wiederum die mechanische Sperre der Fallengleitrille freigibt. Die Türfalle des Schlosses kann nun gegen den federbelasteten E-Öffner gedrückt werden, und die Pforte lässt sich öffnen. Nach dem Unterbrechen des Stromflusses drückt eine Rückstellfeder den Anker in seine Ausgangsposition zurück, wodurch die Mechanik erneut verriegelt.
Die Torsteuerung über potenzialfreie Kontakte
Im Gegensatz zur Pforte, bei der die Gegensprechanlage direkt die Energie für den Elektromagneten liefert, benötigt das Einfahrtstor ein anderes Ansteuerungsprinzip. Da elektrische Torantriebe mit eigenen starken Motoren und Steuerungen ausgestattet sind, darf keine Fremdspannung in deren Elektronik fließen. Hier kommt ein sogenannter potenzialfreier Kontakt (oft realisiert über ein Relais) zum Einsatz.
Ein Relais ist ein elektrisch betriebener Schalter. Fließt der Steuerstrom von der Gegensprechanlage durch die Relaisspule, zieht diese einen Kontaktarm an. Dieser Kontakt schließt den separaten Steuerstromkreis des Torantriebs. Der Torantrieb registriert diesen kurzen Impuls als Startsignal (vergleichbar mit dem Drücken eines Wandtasters oder einer Funkfernbedienung) und startet den Elektromotor, um das Tor hydraulisch oder über eine Spindel zu öffnen.
Einfluss von Material und Umwelt auf die Signalqualität
Da die Außenstation und die Verriegelungselemente permanent der Witterung ausgesetzt sind, spielen materialwissenschaftliche Faktoren eine entscheidende Rolle für die dauerhafte Funktion. Feuchtigkeit und Temperaturschwankungen führen an metallischen Kontakten zu Oxidation.
Kupferleitungen neigen zur Bildung von Kupferkarbonat (Grünspan), was den elektrischen Übergangswiderstand massiv erhöht. Die Folge sind schwache Signale, ein leises Summen des Türöffners oder ein kompletter Funktionsausfall. Hochwertige Systeme verwenden daher vergoldete oder verzinnte Kontakte und Gehäuse mit hoher IP-Schutzart (mindestens IP54), um das Eindringen von Staub und Spritzwasser zu verhindern. Bei der Reinigung der Außenkontakte sollte auf säurefreie Kontaktreiniger und mechanisches sanftes Lösen von Oxidschichten geachtet werden, um die Schutzschichten nicht zu beschädigen.
