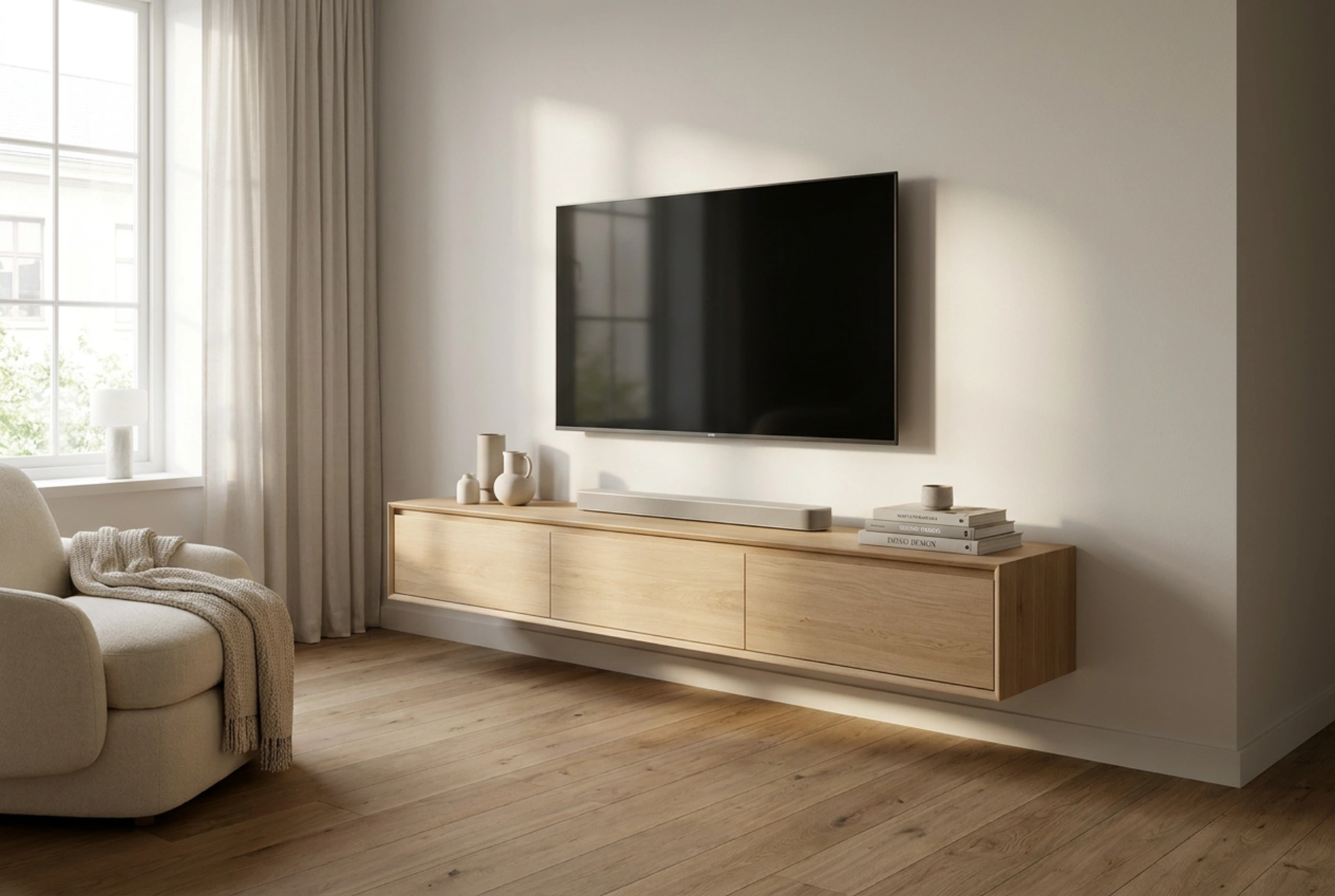

Der Aufbau eines Heimkinos im Wohnzimmer scheitert optisch oft an einem unkontrollierten Geflecht aus Strom-, HDMI- und Lautsprecherkabeln. Mit einer physikalisch durchdachten Planung und strukturierten Verlegemethoden lässt sich das Signalchaos unsichtbar und störungsfrei im Raum integrieren.
Elektromagnetische Verträglichkeit: Signal- und Stromleitungen trennen
Der wichtigste physikalische Aspekt bei der Verlegung von Heimkinokabeln ist die elektromagnetische Wechselwirkung. Stromführende Netzkabel erzeugen ein elektromagnetisches Feld mit einer Frequenz von 50 Hertz. Liegen analoge Lautsprecherkabel oder unzureichend geschirmte Datenleitungen (wie ältere HDMI-Kabel) direkt parallel dazu, kann dieses Feld eine Störspannung induzieren. Die Folge sind sichtbare Bildstörungen oder ein konstantes Brummen in den Lautsprechern.
Um dies zu verhindern, sollten Strom- und Signalleitungen stets räumlich getrennt verlegt werden. Ein Mindestabstand von zehn Zentimetern ist ideal. Müssen sich die beiden Kabeltypen kreuzen, sollte dies zwingend in einem rechten Winkel (90 Grad) geschehen. Bei dieser orthogonalen Ausrichtung ist die elektromagnetische Kopplung physikalisch am geringsten, wodurch die Signalintegrität gewahrt bleibt.
Unsichtbare Kabelführung ohne Wandaufschlitzung
Das Verlegen von Kabeln unter Putz erfordert schweren baulichen Aufwand. Eine elegantere und flexiblere Lösung bieten Sockelleisten mit integriertem Kabelkanal. Diese verfügen im Inneren über getrennte Kammern, was die physikalische Trennung von Netz- und Signalkabeln erleichtert. Beim Übergang von der Leiste zum Gerät bieten sich flache Aufputz-Kabelkanäle aus Aluminium oder lackierbarem Kunststoff an, die farblich an die Wand angepasst werden.
Bei freistehenden oder an der Wand montierten Medienkonsolen ist zudem die Luftzirkulation ein kritischer Faktor. AV-Receiver und Verstärker erzeugen erhebliche Abwärme. Ein Hitzestau verkürzt die Lebensdauer der Halbleiterbauteile drastisch. Kabelbündel dürfen daher niemals die Lüftungsschlitze der Geräte verdecken. Die Rückwand von Medienmöbeln sollte großzügige Aussparungen aufweisen, um sowohl den Kabeldurchlass als auch eine konstante Konvektion der warmen Luft nach oben zu gewährleisten.
Biegeradien und Zugentlastung beachten
Moderne Heimkino-Komponenten nutzen hochfrequente Digitalsignale oder optische Wellenleiter (Lichtwellenleiter für Toslink). Diese Materialien reagieren extrem empfindlich auf mechanische Beanspruchung. Wird ein HDMI-Kabel zu stark geknickt, verändern sich die Geometrie der verdrillten Adernpaare im Inneren und damit der Wellenwiderstand, was zu Übertragungsfehlern führt. Bei optischen Kabeln kann ein zu enger Knick den Lichtstrahl so stark streuen, dass der Signalfluss abreißt.
Als Faustregel gilt: Der Biegeradius eines Kabels sollte das Zehnfache seines Außendurchmessers nicht unterschreiten. Beim Verlegen hinter engen Möbeln helfen abgewinkelte Adapter (z. B. 90-Grad-HDMI-Winkel), um mechanische Spannungen an den Buchsen der Geräte zu vermeiden. Zudem müssen alle vertikal hängenden Kabelbündel eine Zugentlastung erhalten, damit das Eigengewicht der Kabel nicht dauernd an den empfindlichen Geräteanschlüssen zieht.
Bündelung und Kennzeichnung für Wartungsfreundlichkeit
Ein häufiger Fehler bei der Kabelorganisation ist der Einsatz von Einweg-Kabelbindern aus Kunststoff. Diese lassen sich im Nachhinein nur schwer entfernen und bergen die Gefahr, die Kabelisolierung bei zu festem Zuzurren dauerhaft zu quetschen. Verwenden Sie stattdessen flexible Klettbänder. Diese verteilen den Druck gleichmäßig, sind beliebig oft wiederverwendbar und erleichtern das nachträgliche Austauschen einzelner Komponenten.
- Farbcodierung: Kennzeichnen Sie beide Enden eines Kabels mit farbigen Ringen oder beschrifteten Fähnchen, um bei der Fehlersuche sofort das richtige Kabel zu identifizieren.
- Längenmanagement: Vermeiden Sie unnötige Kabellängen. Zu lange Kabel erzeugen zusätzliche Dämpfung und müssen mühsam aufgerollt werden, was wiederum unerwünschte Induktivitäten erzeugen kann.
- Bodenfreiheit: Halten Sie den Boden hinter dem Medienmöbel komplett kabelfrei, indem Sie Steckdosenleisten und Kabelkörbe direkt an der Unter- oder Rückseite des Möbels verschrauben. Dies erleichtert die Reinigung und verhindert Staubansammlungen, die eine Brandgefahr darstellen können.
