Die vertikale Stapelung von Waschmaschine und Trockner ist eine hervorragende Methode, um Platz im Haushaltsraum zu sparen. Um jedoch die strukturelle Stabilität während des Betriebs zu gewährleisten, ist die Wahl des richtigen Zwischenbaurahmens von entscheidender Bedeutung.
Die physikalischen Kräfte beim Schleudern verstehen
Eine Waschmaschine im Schleudergang erzeugt enorme kinetische Energien. Durch die Rotation der Trommel mit bis zu 1600 Umdrehungen pro Minute entstehen Fliehkräfte und Vibrationen, die sich auf das gesamte Gehäuse übertragen. Ein Trockner, der lose auf einer vibrierenden Waschmaschine steht, würde durch die fehlende Haftreibung unkontrolliert wandern und im schlimmsten Fall herabstürzen.
Aus diesem Grund gilt eine fundamentale Regel der Haushaltsphysik: Die Waschmaschine, die aufgrund ihres Beton- oder Gusseisengewichts im Sockel wesentlich schwerer ist (oft zwischen 70 und 100 kg), muss immer unten stehen. Der deutlich leichtere Trockner (ca. 45 bis 50 kg) wird oben platziert. Der Verbindungsrahmen dient hierbei als mechanischer Koppler, der die Vibrationswellen dämpft, die Auflagefläche vergrößert und eine formschlüssige Verbindung herstellt.
Maßtoleranzen und Passgenauigkeit von Rahmenkonstruktionen
Bei der Auswahl des Zwischenbaurahmens müssen die Außenmaße der Geräte exakt berücksichtigt werden. Standardgeräte besitzen meist eine Breite von 60 cm, die Tiefe kann jedoch stark variieren. Man unterscheidet grundsätzlich zwischen zwei Konstruktionstypen:
- Universelle Rahmen mit Spanngurt: Diese Modelle nutzen ein mechanisches Zurrsystem. Ein hochfester Polyestergurt wird um beide Geräte gespannt und über eine Ratsche fixiert. Dies erzeugt eine kraftschlüssige Verbindung, die auch bei starker Vibration ein Verrutschen verhindert.
- Schraubbare Verbindungssätze: Diese werden direkt mit der Deckplatte der Waschmaschine verschraubt. Sie bieten eine extrem starre Verbindung, erfordern jedoch, dass die Bohrungen exakt zu den Befestigungspunkten des jeweiligen Gerätes passen.
Besondere Vorsicht ist bei sogenannten Slim-Geräten geboten. Weicht die Tiefe der Waschmaschine von der des Trockners ab, darf die obere Last niemals über die tragenden Kanten des unteren Gerätes hinausragen. Ein Überhang führt zu einer ungleichmäßigen Gewichtsverteilung und kann die Gehäusestruktur der Waschmaschine dauerhaft verformen.
Dämpfungsmechanismen und Materialbeschaffenheit
Ein hochwertiger Zwischenbaurahmen besteht entweder aus robustem, faserverstärktem Kunststoff oder pulverbeschichtetem Stahlblech. Um die Übertragung von Körperschall und Vibrationen zu minimieren, verfügen gute Rahmen über integrierte Dämpfungsstreifen aus Ethylen-Vinyl-Acetat (EVA) oder Moosgummi. Diese Streifen absorbieren hochfrequente Schwingungen und verhindern gleichzeitig ein Zerkratzen der Geräteoberflächen.

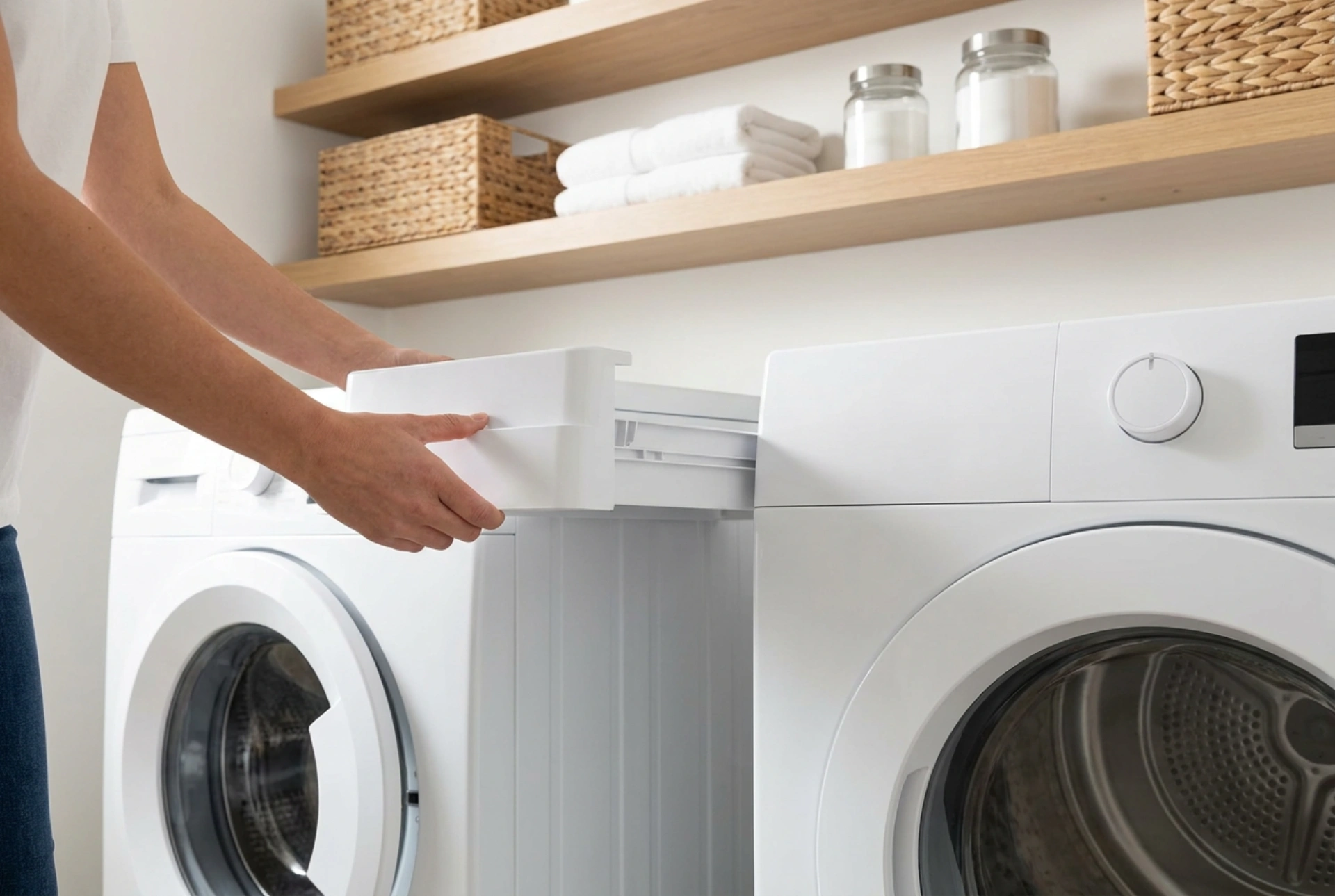

Viele Rahmen bieten zudem ein praktisches Auszugsfach. Dieses dient als Arbeitsfläche zum Abstellen des Wäschekorbs. Aus physikalischer Sicht verlagert eine ausgezogene Schublade jedoch den Schwerpunkt des Gesamtsystems nach vorne. Achten Sie darauf, dass der Auszug eine Traglast von mindestens 10 bis 15 kg aufweist und die Hebelwirkung durch eine solide Verankerung des Rahmens abgefangen wird.
Die korrekte Ausrichtung für maximale Standfestigkeit
Der beste Zwischenbaurahmen verliert seine Wirkung, wenn die Basis nicht absolut waagerecht ausgerichtet ist. Neigungen von bereits wenigen Millimetern führen zu einer ungleichmäßigen Belastung der Stoßdämpfer der Waschmaschine, was die Vibrationen exponentiell verstärkt.
- Nivellierung der Waschmaschine: Richten Sie das Basisgerät mithilfe einer Wasserwaage über die verstellbaren Füße exakt aus. Kontern Sie die Füße fest gegen das Gehäuse.
- Montage des Rahmens: Platzieren Sie den Zwischenbaurahmen mittig auf der Deckplatte. Kleben Sie die Antivibrations-Pads an den Kontaktpunkten auf.
- Positionierung des Trockners: Heben Sie den Trockner vorsichtig in die Führungsschienen des Rahmens. Die Gerätefüße des Trockners müssen fest in den dafür vorgesehenen Mulden des Rahmens sitzen.
- Sicherung durch den Spanngurt: Führen Sie den Gurt durch die seitlichen Schlitze des Rahmens und spannen Sie ihn mit der Ratsche fest. Kontrollieren Sie den festen Sitz nach den ersten Waschgängen, da sich das Material durch Temperaturschwankungen minimal dehnen kann.
