Ein blockierter oder falsch dimensionierter Abfluss unter der Küchenspüle führt häufig dazu, dass Schmutzwasser aus der Spülmaschine im Spülbecken hochsteigt oder umgekehrt. Durch die Beachtung einfacher physikalischer Gesetze der Hydrodynamik und die richtige Anordnung der Rohrleitungen lässt sich dieser störende Rückstau dauerhaft und zuverlässig verhindern.
Kommunizierende Röhren: Die Physik des Rückstaus
Um zu verstehen, warum Wasser in das falsche Rohr fließt, hilft ein Blick auf das Prinzip der kommunizierenden Röhren. Unter der Spüle teilen sich das Spülbecken und der Geschirrspüler denselben Hauptabfluss. Wenn das Wasser im gemeinsamen Abflussrohr auf ein Hindernis stößt oder das Gefälle unzureichend ist, steigt der Wasserspiegel im gesamten System gleichmäßig an. Das Wasser sucht sich stets den Weg des geringsten Widerstands. Ist der Ablauf blockiert oder überlastet, wird das Abwasser der Spülmaschine durch den Abzweig nach oben in das Spülbecken gedrückt. Umgekehrt kann schmutziges Beckenwasser in den Ablaufschlauch der Maschine fließen, wenn keine physische Barriere vorhanden ist.
Der Siphon als funktionale Barriere und Geruchsverschluss

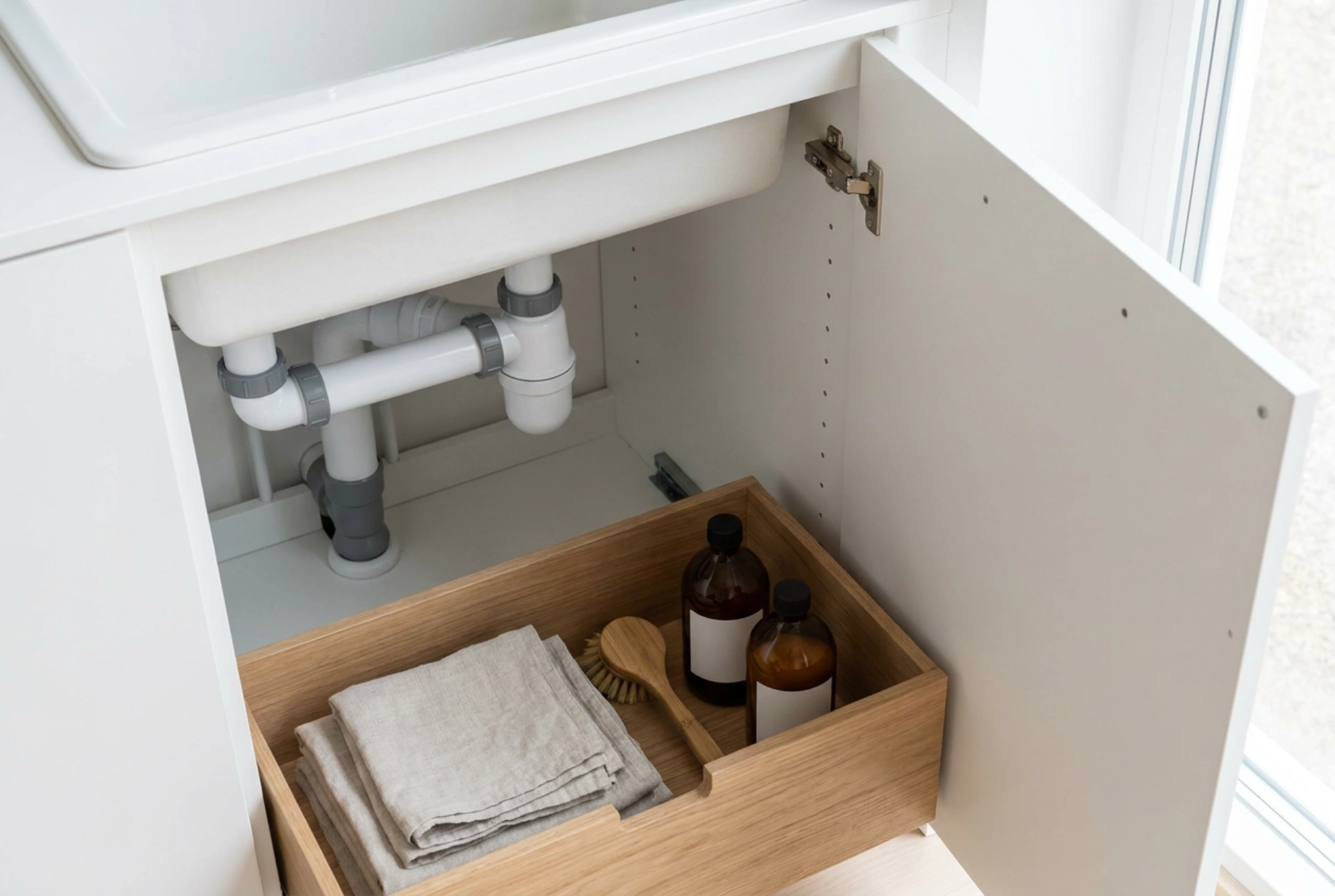

Der Siphon, meist als Röhren- oder Flaschensiphon ausgeführt, erfüllt eine doppelte Funktion: Er verhindert das Aufsteigen von Kanalisationsgasen durch eine stehende Wassersäule (Sperrwasser) und dient als mechanischer Knotenpunkt für alle Abwasserströme. Für den Anschluss einer Spülmaschine ist ein spezielles Zwischenstück mit einer Schlauchtülle (Geräteanschluss) erforderlich. Dieses muss zwingend oberhalb des Sperrwasserpegels des Siphons installiert werden. Fließt das Wasser aus der Spülmaschine ab, wird es direkt in das abfließende System geleitet, ohne die Sperrwassersperre zu überwinden, was die Bildung von Vakuumkräften im System minimiert.
Die High-Loop-Methode: Schwerkraft als Rückflusssperre
Die effektivste und wartungsärmste Methode, um das Zurückfließen von Schmutzwasser in den Geschirrspüler zu verhindern, ist die Installation einer hängenden Schlauchschlaufe, auch bekannt als „High Loop“. Dabei wird der flexible Ablaufschlauch der Spülmaschine direkt nach dem Verlassen des Geräts so hoch wie möglich unter der Arbeitsplatte fixiert, bevor er wieder nach unten zum Siphonanschluss geführt wird. Die Oberkante dieser Schleife muss über dem maximalen Wasserstand des Spülbeckens liegen. Tritt nun ein Rückstau im Siphon auf, verhindert die Schwerkraft, dass das Wasser die höchste Stelle der Schlaufe überwinden kann. Es fließt stattdessen kontrolliert im Spülbecken ab, anstatt in die empfindliche Elektronik und den Innenraum des Geschirrspülers zu gelangen.
Mechanische Absicherung: Das Rückschlagventil
Zusätzlich zur geometrischen Schlauchführung kann ein mechanisches Rückschlagventil im Geräteanschluss integriert werden. Dieses Ventil besteht meist aus einer federbelasteten Kugel oder einer flexiblen Gummimembran. Es erlaubt dem Abwasser der Spülmaschine, unter dem Druck der Pumpe in den Siphon zu fließen, schließt sich jedoch sofort, sobald der Druck nachlässt. Dadurch wird das Zurückströmen von stehendem Wasser aus dem Siphon blockiert. Solche Ventile müssen regelmäßig gereinigt werden, da sich Fett- und Speisereste an der Membran festsetzen und deren Funktion beeinträchtigen können.
Gefälle und Querschnitt: Die Dimensionierung des Abflusssystems
Für einen störungsfreien Abfluss spielt die Rohrleitung ab dem Siphon in die Wand eine entscheidende Rolle. Hier gelten feste hydrodynamische Regeln:
- Das richtige Gefälle: Das Abgangsrohr zur Wand benötigt ein Gefälle von mindestens 1 % bis maximal 2 % (das entspricht 1 bis 2 cm Höhenunterschied pro Meter Rohrlänge). Ein zu geringes Gefälle führt zu stehendem Wasser und Ablagerungen; ein zu steiles Gefälle lässt das Wasser zu schnell abfließen, sodass schwere Schmutzpartikel im Rohr zurückbleiben.
- Der Rohrdurchmesser: In der Küche ist für den gemeinsamen Abfluss von Spüle und Geschirrspüler ein Rohrdurchmesser von DN 40 oder DN 50 Standard. DN 50 bietet ein größeres Puffervolumen und minimiert das Risiko von Druckschwankungen, die das Sperrwasser aus dem Siphon saugen könnten.
- Vermeidung von 90-Grad-Bögen: Enge Winkel bremsen die Fließgeschwindigkeit abrupt ab und begünstigen Verstopfungen. Verwenden Sie stattdessen zwei 45-Grad-Bögen, um Richtungsänderungen sanft zu gestalten.
