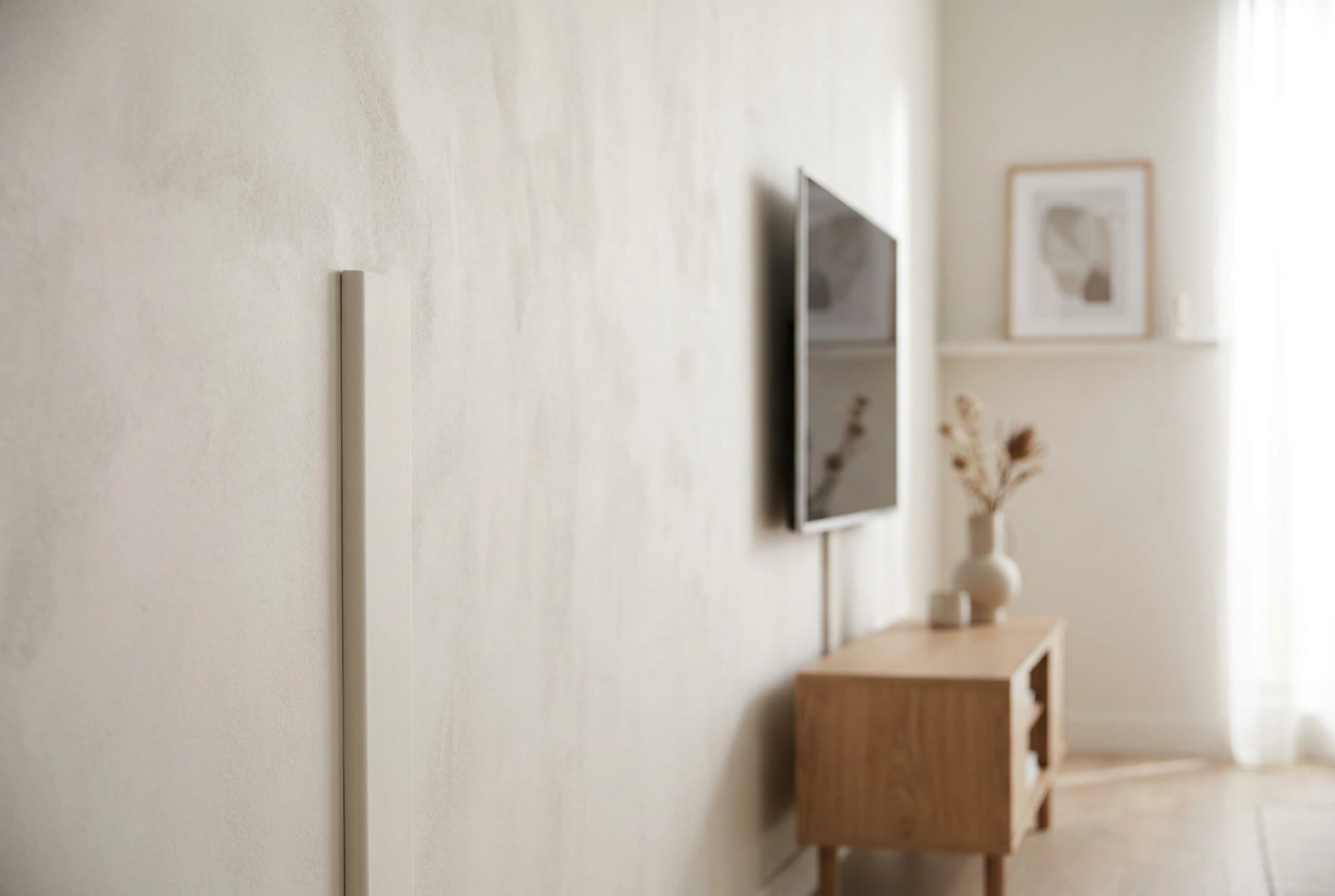

Kabelsalat hinter dem Fernsehgerät beeinträchtigt nicht nur die Raumästhetik, sondern birgt auch funktionelle Risiken für die empfindliche Signalübertragung. Mit der richtigen Auswahl und Installation von Kabelkanälen lässt sich die Leitungsführung unsichtbar und physikalisch optimiert gestalten.
Die Physik der Kabelführung: Warum Biegeradien und Wärmeentwicklung wichtig sind
Kabel sind keine starren Drähte, sondern hochkomplexe Übertragungsmedien. Insbesondere HDMI- und optische Audiokabel reagieren empfindlich auf mechanische Beanspruchung. Wird ein Kabel zu stark geknickt, verändert sich die interne Struktur der Kupferadern oder der Glasfasern. Dies führt zu einer Dämpfung des Signals, was sich in Bildaussetzern oder verringerter Audioqualität äußert. Der minimale Biegeradius – meist das Zehnfache des Kabeldurchmessers – muss daher stets eingehalten werden.
Ein weiterer, oft übersehener Aspekt ist die Wärmeentwicklung. Fließt elektrischer Strom durch ein Stromkabel, entsteht durch den elektrischen Widerstand Wärme. Liegen viele Kabel dicht gedrängt und ohne Luftzirkulation in einem zu engen Kanal, kann es zu einem Wärmestau kommen. Dies beeinträchtigt die Isolierung der Leitungen. Ein optimal dimensionierter Kabelkanal sollte daher maximal zu 60 Prozent seines Querschnitts gefüllt sein, um eine passive Luftzirkulation zu ermöglichen und Überhitzung vorzubeugen.
Materialkunde: PVC kontra Aluminium für die perfekte Integration
Bei der Auswahl des Kabelkanals stehen meist zwei Materialien zur Auswahl: Polyvinylchlorid (PVC) und Aluminium. Beide Werkstoffe weisen spezifische physikalische Eigenschaften auf, die für unterschiedliche Einsatzzwecke relevant sind.
- PVC (Kunststoff): Dieser Werkstoff ist extrem flexibel, leicht zuzuschneiden und elektrisch isolierend. Ein entscheidender Vorteil von hochwertigen PVC-Kanälen ist ihre Überstreichbarkeit. Thermoplastische Kunststoffe müssen jedoch vor dem Farbauftrag mit einem speziellen Haftgrund (Primer) behandelt werden, da Dispersionswandfarben auf der glatten, unpolaren Kunststoffoberfläche sonst keine dauerhafte Bindung eingehen und abblättern.
- Aluminium: Dieses Leichtmetall bietet eine hervorragende mechanische Schutzwirkung und schirmt zudem elektromagnetische Störfelder ab. Aluminiumkanäle eignen sich besonders für modern gestaltete Räume, in denen das Material als gestalterisches Element sichtbar bleiben soll. Sie lassen sich jedoch deutlich schwerer anpassen und erfordern Spezialwerkzeuge für den Zuschnitt.
Schritt-für-Schritt-Anleitung zur unsichtbaren Wandmontage
Um den Kabelkanal optisch vollständig in die Wandfläche zu integrieren, ist eine präzise Vorgehensweise erforderlich. Form folgt hierbei der Funktion:
Zuerst wird die exakte Route zwischen dem Fernseher und den Anschlussbuchsen ausgemessen. Verwenden Sie eine Wasserwaage, um vertikale Abweichungen zu vermeiden. Vor dem Zuschnitt des Kanals müssen alle zu verlegenden Kabel flach nebeneinander ausgelegt werden, um die benötigte Breite des Kanals exakt zu bestimmen.
Beim Zuschnitt von PVC-Kanälen empfiehlt sich eine feinzahnige Metallsäge, um unsaubere Schnittkanten und Materialausbrüche zu verhindern. Nach dem Entgraten der Kanten wird das Unterteil des Kanals an der Wand befestigt. Bei Trockenbauwänden sollten spezielle Hohlraumdübel verwendet werden, um eine dauerhafte Zugentlastung zu gewährleisten. Mechanische Verschraubungen sind Klebeverbindungen vorzuziehen, da sich durch die thermische Wechselbelastung der Kabel der Klebstoff im Laufe der Zeit zersetzen kann.
Elektromagnetische Verträglichkeit: Signal- und Stromleitungen trennen
In der Praxis werden häufig Stromversorgungskabel direkt neben empfindlichen Signalleitungen wie HDMI- oder Netzwerkkabeln verlegt. Dies kann zu elektromagnetischen Interferenzen führen. Der fließende Wechselstrom im Netzkabel erzeugt ein magnetisches Wechselfeld, das in benachbarten Datenleitungen Spannungen induziert. Die Folge sind Bildrauschen, Tonstörungen oder verringerte Datenübertragungsraten.
Um diesen physikalischen Effekt zu minimieren, sollten Kabelkanäle mit integrierten Trennstegen verwendet werden. Diese physische Barriere sorgt für einen konstanten Abstand zwischen den Kabeltypen. Ist kein Trennsteg vorhanden, sollten die Datenkabel idealerweise abgeschirmt und die Stromkabel im Kanal so weit wie möglich von den Signalleitungen entfernt fixiert werden.
