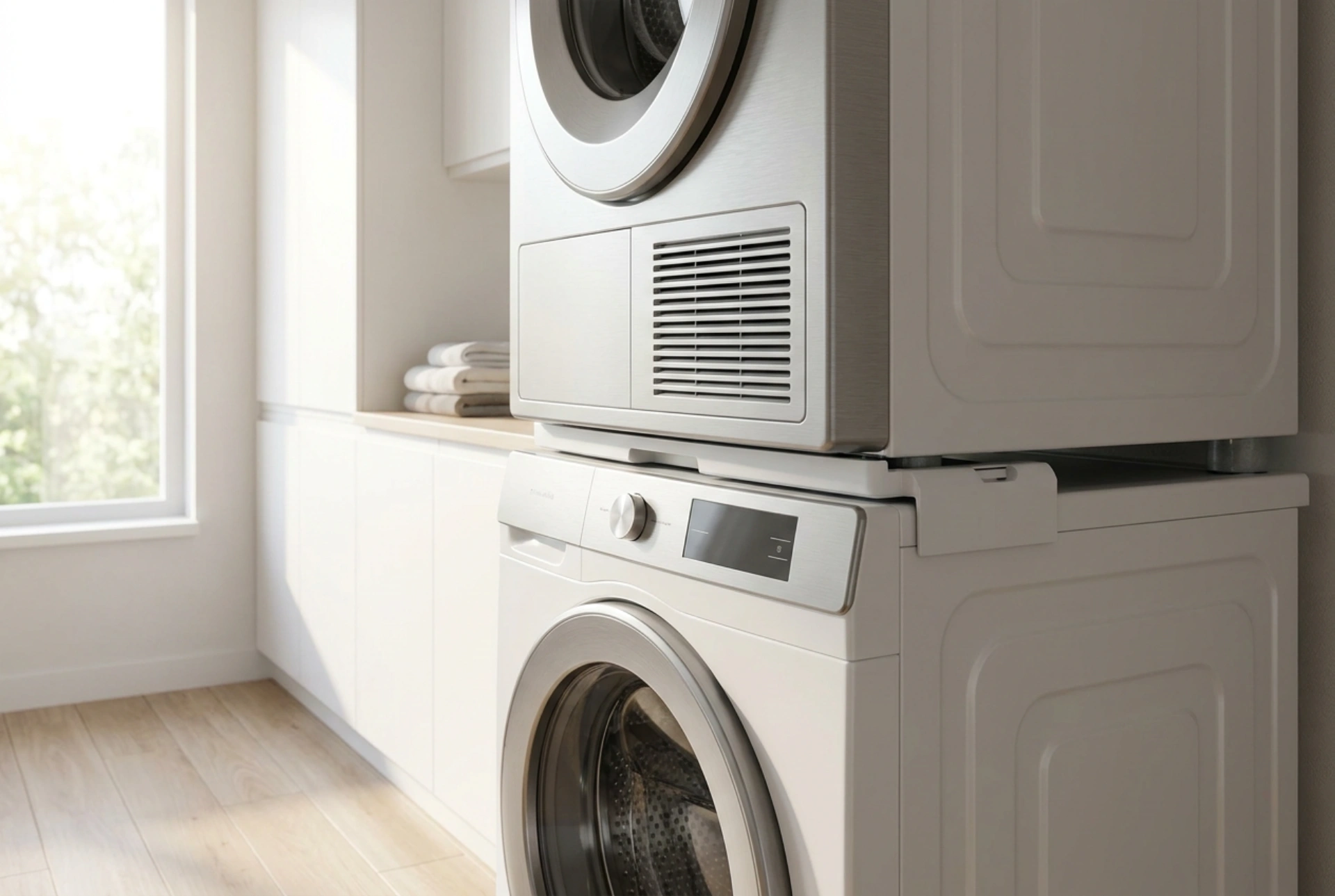

Das vertikale Stapeln von Waschmaschine und Trockner ist eine hervorragende Lösung zur Platzeinsparung, erfordert jedoch eine präzise physikalische Entkopplung, um gefährliche Vibrationen und Geräteschäden zu vermeiden. Ein spezieller Zwischenbaurahmen sorgt dafür, dass die beim Schleudern entstehenden kinetischen Kräfte kontrolliert abgeleitet werden und beide Geräte stabil übereinanderstehen.
Die Mechanik des Stapelns: Warum direktes Aufstellen fehlschlägt
Eine Waschmaschine im Schleudergang erzeugt enorme Fliehkräfte. Bei Drehzahlen von bis zu 1400 Umdrehungen pro Minute gerät das Gehäuse in hochfrequente Schwingungen. Würde ein Trockner direkt und ohne Verbindungselement auf der Waschmaschine stehen, käme es durch die glatten Oberflächen zu einer kontinuierlichen Wanderungsbewegung des oberen Geräts. Die Folge sind mechanische Beschädigungen an den Gehäusen, erhöhter Verschleiß der Trommellager im Trockner und im schlimmsten Fall das Herabstürzen des oberen Geräts.
Ein physikalisch korrekt konstruierter Zwischenbaurahmen, oft auch als Verbindungsrahmen bezeichnet, unterbricht diese direkte Vibrationsübertragung. Er wirkt als Dämpfungsglied und Kraftverteiler. Durch elastische Gummipuffer oder Silikonpads, die zwischen den Geräteoberflächen platziert werden, wird die kinetische Energie absorbiert und in Wärmeenergie umgewandelt, anstatt sich auf das obere Gerät zu übertragen.
Der Zwischenbaurahmen: Konstruktion und Funktionsweise
Ein hochwertiger Verbindungsrahmen besteht meist aus robustem, schlagfestem Kunststoff oder pulverbeschichtetem Metall. Er erfüllt drei wesentliche mechanische Funktionen:
- Gewichtsverteilung: Der Rahmen verteilt das Eigengewicht des Trockners gleichmäßig auf die tragenden Außenwände der Waschmaschine, anstatt die empfindliche obere Abdeckplatte punktuell zu belasten.
- Formschluss: Durch seitliche Begrenzungsschienen und Stopper wird ein seitliches Verrutschen oder Wandern des Trockners mechanisch unmöglich gemacht.
- Kraftschluss durch Spanngurte: Viele Systeme nutzen einen hochreißfesten Polyester-Ratschenzugurt, der beide Geräte zu einer starren physikalischen Einheit verbindet. Dies verhindert das Aufschaukeln von Resonanzschwingungen.
Zusätzlich bieten einige Rahmen eine integrierte Auszugsplatte. Diese Schublade dient nicht nur dem Komfort beim Be- und Entladen, sondern muss mechanisch so konstruiert sein, dass sie auch unter Belastung die Hebelwirkung sicher auf die Waschmaschinenstruktur überträgt, ohne das Gleichgewicht des Turms zu gefährden.
Präzise Ausrichtung: Der Schlüssel zur Vibrationsminimierung
Die Montage beginnt zwingend mit der perfekten Ausrichtung des Basisgeräts. Die Waschmaschine trägt die gesamte Last und muss absolut lotrecht stehen. Schon minimale Abweichungen von der Horizontalen verstärken die Unwucht beim Schleudern exponentiell.
Verwenden Sie eine präzise Wasserwaage und prüfen Sie die Ausrichtung sowohl in der Längs- als auch in der Querachse. Justieren Sie die schraubbaren Gerätefüße der Waschmaschine feinfühlig nach. Nach dem Einstellen müssen die Kontermuttern der Füße fest gegen das Gehäuse gezogen werden, um ein selbstständiges Verstellen durch Vibrationen zu verhindern.
Setzen Sie anschließend den Zwischenbaurahmen gemäß der physikalischen Vorgaben auf. Die Dämpfungsstreifen müssen exakt auf den Auflagepunkten der Waschmaschinenabdeckung aufliegen. Platzieren Sie den Trockner vorsichtig mittig auf dem Rahmen. Achten Sie darauf, dass die Füße des Trockners in den dafür vorgesehenen Mulden oder Führungen des Rahmens einrasten.
Sicherung mit dem Spanngurt: So entsteht die stabile Einheit
Die Verwendung eines Sicherheitsspanngurts ist bei vielen Systemen der entscheidende Schritt zur Unfallverhütung. Der Gurt wird vertikal um beide Geräte herumgeführt. Er läuft dabei durch spezielle Führungsnuten am Zwischenbaurahmen, um ein Verrutschen zu verhindern.
Führen Sie das Gurtende in die Ratsche ein und spannen Sie den Gurt handfest an. Achten Sie darauf, dass der Gurt flach aufliegt und weder Kabel noch Schläuche auf der Rückseite der Geräte einklemmt. Durch die mechanische Spannung des Gurtes werden Waschmaschine, Rahmen und Trockner zu einem schwingungstechnischen Gesamtsystem gekoppelt. Die Masse des Trockners wirkt nun dämpfend auf die Vibrationen der Waschmaschine, da sich die Gesamtmasse des Systems nahezu verdoppelt, was die Eigenfrequenz des Turms senkt und ihn unempfindlicher gegen Resonanzkatastrophen macht.
Regelmäßige Inspektion für dauerhafte Sicherheit
Selbst bei optimaler Montage können sich Verbindungen durch jahrelange Mikrovibrationen minimal lockern. Überprüfen Sie daher halbjährlich die Spannung des Sicherheitsgurtes und den festen Sitz des Rahmens. Ein kurzer Drucktest am oberen Gerät zeigt sofort, ob noch alles spielfrei miteinander verbunden ist. Achten Sie zudem darauf, dass die Gummipads nicht spröde werden, um die elastischen Dämpfungseigenschaften dauerhaft zu erhalten.
